Guide économique de la machine de marquage laser à fibre pour la production en petits lots

La fabrication en petits lots présente un exercice d’équilibre unique pour les propriétaires de magasins. Il vous faut un équipement suffisamment robuste pour une utilisation quotidienne. Cependant, vous avez également besoin de machines suffisamment abordables pour justifier des tirages à faible volume. Les lasers industriels standards nécessitent un capital initial considérable. À l’inverse, les graveurs amateurs bon marché ruinent souvent les délais de production.

Trouver le juste équilibre est difficile. Vous devez trier d’innombrables spécifications d’équipement. Les dépenses excessives retardent votre retour sur investissement pendant des années. Une sous-utilisation des dépenses risque d’entraîner des marquages ​​incohérents et des temps d’arrêt constants des machines.

Ce guide fournit un cadre clair pour sélectionner le bon équipement. Nous explorerons les exigences en matière de puissance, les facteurs de forme et les composants internes essentiels. Vous apprendrez à choisir un système fiable pour les métaux et les plastiques durs. Nous veillons à ce que vous le fassiez sans sacrifier la qualité des composants.

Points clés à retenir

• Pour la production en petits lots, les lasers à fibre de 20 W et 30 W offrent l'intersection optimale entre vitesse, profondeur et budget.
• La différence entre une machine économique fiable et une responsabilité risquée réside dans trois éléments : la source laser, la tête galvo et le tableau de commande.
• Les facteurs de forme compacts et mini réduisent l'encombrement mais nécessitent un examen attentif des limites d'extraction des fumées et de hauteur focale.
• L'évaluation du coût total de possession (TCO) doit inclure la compatibilité des logiciels, les pièces de rechange et l'assistance technique.

Évaluation des besoins opérationnels pour les petites séries

Chaque installation définit différemment la production en petits lots. Nous devons mapper vos volumes de production quotidiens sur des cycles de service spécifiques de la machine. Le traitement de 50 à 500 unités par jour nécessite un système stable. Vous n'avez pas besoin d'une machine conçue pour des chaînes d'assemblage automatisées 24h/24 et 7j/7. Il faut cependant absolument un système capable de fonctionner en continu pendant plusieurs heures sans surchauffe. Une de haute qualité machine de marquage laser à fibre répond facilement à ces exigences de cycle de service de niveau intermédiaire.

L"agilité est extrêmement importante dans la fabrication à faible volume. Vous changerez probablement de pièces plusieurs fois par jour. Votre machine doit prendre en charge des ajustements focales rapides. Vous avez besoin d’une colonne intuitive sur l’axe Z pour s’adapter rapidement à différentes hauteurs de pièces. L"intégration simple du gabarit est un autre facteur crucial. Si vos opérateurs passent vingt minutes à aligner une pièce pendant dix secondes, vous perdez de l"argent. Choisissez un lit d’espace de travail doté de trous filetés standard. Cela vous permet de boulonner des gabarits d’alignement personnalisés imprimés en 3D.

Vous devez également équilibrer l"espace disponible par rapport aux besoins de production. L’espace au sol coûte de l’argent. Évaluez tôt les contraintes d’empreinte de vos installations. Si vous exploitez un petit atelier d’usinage, une armoire autonome massive gaspille une superficie précieuse. À l’inverse, une petite unité de bureau peut restreindre votre capacité à marquer des composants plus gros. Laissez votre plus grande partie commune dicter vos exigences minimales en matière de boîtier.

Sélection de puissance : 20 W contre 30 W pour une machine de marquage laser économique

La puissance de sortie a un impact direct sur la vitesse et la profondeur du marquage. La sélection de la bonne puissance garantit l’efficacité sans gaspiller d’argent. Vous devez comprendre les différences pratiques entre les sources d’alimentation d’entrée de gamme et de niveau intermédiaire.

Lasers à fibre 20 W (la référence)

Une unité de 20 W constitue l’outil de base pour le traitement des surfaces. Il fournit d’excellents résultats pour le marquage de surfaces à contraste élevé. Vous pouvez recuire efficacement les métaux, créer des codes-barres nets et graver du texte sur des surfaces planes. Ce niveau de puissance interagit bien avec l’aluminium anodisé, le laiton et l’acier au carbone de base.

Cependant, vous devez accepter certaines limites. Les temps de cycle augmentent considérablement lorsque vous traitez des graphiques complexes. Une source de 20 W n’a pas la force brute requise pour une gravure en profondeur. Si vous devez répondre à des exigences strictes en matière de profondeur aérospatiale, une machine de 20 W aura du mal. Cela nécessite trop de passes, ce qui ralentit l"ensemble de votre exécution par lots.

Lasers à fibre 30 W (la norme polyvalente)

Nous recommandons souvent de passer à une source de 30 W. Elle constitue la norme polyvalente pour une machine de marquage laser économique . Le système 30 W offre un débit plus rapide dans tous les domaines. Vous réalisez une gravure légère sur des métaux plus durs beaucoup plus rapidement. L'acier inoxydable et le titane répondent parfaitement au traitement de 30 W. Vous obtenez également une qualité de bord plus constante sur les lignes plus épaisses.

La logique coût-bénéfice privilégie fortement l’option 30W. Il est généralement légèrement plus cher qu’un système de 20 W. Cette différence de prix marginale offre le retour sur investissement le plus élevé pour les besoins variables en petits lots. Vous achetez de la flexibilité.

Pourquoi éviter de trop spécifier

De nombreux acheteurs croient à tort que plus de puissance est toujours préférable. Ils se tournent immédiatement vers les machines de 50 W ou 100 W. C"est un piège courant. Un système de 50 W représente une perte de capital inutile pour une simple sérialisation de pièces. Une puissance élevée peut déformer des matériaux minces. Il brûle également certains plastiques durs au lieu de changer leur couleur. Tenez-vous-en à 20 W ou 30 W, sauf si vous effectuez strictement une gravure profonde sur métal.

Matrice d"application de puissance laser

Cadre de facteur de forme : machine de marquage laser standard ou mini

La conception physique de votre équipement dicte où et comment vous pouvez l"utiliser. Vous devez choisir un format adapté à l"aménagement de vos installations et aux protocoles de sécurité.

Machines de bureau et de style divisé

Les unités de bureau standard dominent l’atelier de fabrication. Ils présentent un design de style divisé. La source laser se trouve dans un boîtier de commande séparé. La tête de marquage se monte sur un pilier indépendant de l"axe Z.

Cette séparation présente des avantages distincts :

• Vous pouvez personnaliser la configuration du poste de travail pour l'adapter aux espaces difficiles.
• Vous pouvez facilement positionner la tête de marquage sur des pièces volumineuses et lourdes.
• La maintenance devient plus facile car les composants internes sont hautement accessibles.
• Vous pouvez intégrer la tête de marquage directement sur un petit tapis roulant.

Le facteur de forme mini

Une mini machine de marquage laser consolide le tout dans un seul châssis. Ces unités ultra-compactes intègrent la source d'alimentation et l'optique dans un seul boîtier. Ils sont hautement portables. Nous les voyons largement utilisés par les bijoutiers, les petits ateliers d’usinage et les stations de contrôle qualité au bureau.

Vous devez peser les compromis. Les mini-machines ont une hauteur d"axe Z limitée. Vous aurez du mal à marquer les composants de grande taille. Ils comportent également des zones de marquage plus petites. Leurs objectifs sont généralement limités à un champ de vision de 110 x 110 mm. Si vous ne marquez que de petites balises de série, ce facteur de forme fonctionne parfaitement.

Systèmes de classe fermés ou ouverts

Le respect des règles de sécurité nécessite une attention particulière. Les espaces de travail à ciel ouvert imposent souvent des classes de sécurité spécifiques. Une machine de style ouvert relève de la sécurité laser de classe 4. Vous devez fournir aux opérateurs des lunettes de sécurité spécialisées. Vous devez également contrôler l’environnement pour éviter toute exposition accidentelle.

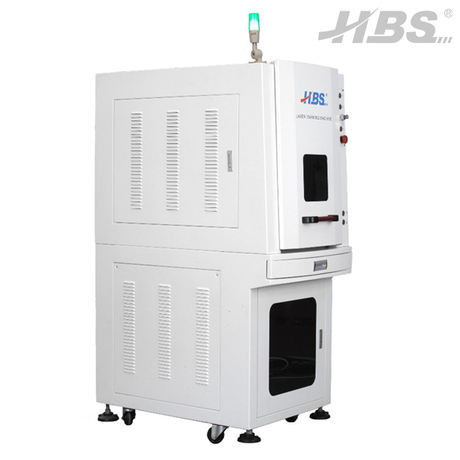

Les machines fermées relèvent de la norme de sécurité de classe 1. Ils disposent de portes verrouillées et de fenêtres teintées. Si vous travaillez dans un environnement à usage mixte, un système fermé évite les risques pour la sécurité. Cependant, les boîtiers limitent la taille physique maximale des pièces que vous pouvez traiter.

Vérification des composants : comment contrôler un système économique

Un prix abordable ne doit pas signifier une mauvaise qualité de construction. Vous devez vérifier les composants internes. Trois éléments principaux dictent la durée de vie et la précision de votre équipement.

1. Examinez la source laser : la source génère le faisceau. Vous devez faire la différence entre les marques de milieu de gamme réputées et les sources génériques sans marque. Recherchez des noms comme Raycus, MAX ou JPT. Ces fabricants construisent des sources solides fiables. Ils offrent une durée de vie prévue allant jusqu'à 100 000 heures. Évitez les machines répertoriant des sources d'alimentation « personnalisées » ou sans marque.
2. Auditez le scanner Galvo : la tête galvo contient les miroirs motorisés. Ces miroirs dirigent le faisceau laser. Les scanners bon marché provoquent une immense frustration. Ils créent des lignes droites courbes. Ils fournissent des profondeurs de gravure incohérentes. Ils souffrent également de dérive thermique en fonctionnement continu. À mesure qu'un scanner bon marché chauffe, le placement de votre marque se décale. Renseignez-vous auprès du vendeur sur la marque Galvo. Recherchez les galvanomètres numériques à grande vitesse plutôt que les versions analogiques obsolètes.
3. Vérifiez le tableau de commande : le tableau de commande traduit votre conception numérique en mouvements de machine. Vous devez avoir besoin de véritables cartes EZCAD2 ou EZCAD3. De nombreux vendeurs discount installent des cartes logicielles piratées. Les logiciels piratés présentent de graves risques. Cela empêche les mises à jour du système d’exploitation. Il manque également de prise en charge des pilotes pour les intégrations modernes. Si vous souhaitez ajouter ultérieurement une pédale d'E/S de base, une carte piratée échouera probablement.

Réalités de mise en œuvre et logistique de soutien

L"acquisition de la machine n"est que la première étape. Vous devez vous préparer aux réalités opérationnelles. La mise en œuvre d"un nouveau matériel nécessite une planification de l"environnement, une formation et un support technique continu.

Exigences en matière d"extraction des fumées

Le marquage laser vaporise le matériau. Vous devez immédiatement rendre compte de l"extraction des fumées. Le marquage des métaux crée une fine poussière métallique. Le marquage des plastiques libère des composés organiques volatils (COV) toxiques. Les deux présentent de graves risques respiratoires pour vos opérateurs.

Vous ne pouvez pas simplement évacuer ces fumées dans un atelier bondé. Vous devez intégrer une ventilation adéquate. Nous vous recommandons d"acheter un extracteur de fumée autonome équipé de filtres HEPA et à charbon actif. Tenez compte de cet accessoire dans votre phase de planification initiale. Travailler sans extraction endommage la lentille de la machine et met votre personnel en danger.

Courbe de formation des opérateurs

Les équipements à semi-conducteurs sont très fiables, mais ils ne sont pas plug-and-play. Vous devez allouer du temps à votre équipe pour maîtriser le logiciel. Les opérateurs doivent apprendre à définir des distances focales exactes. Si le laser est flou de deux millimètres, la marque échouera.

Votre équipe doit également apprendre les styles de hachures. Les hachures dictent la manière dont le laser remplit le texte solide. Différents matériaux nécessitent un espacement et des angles de lignes distincts. Construire une bibliothèque de paramètres de matériaux fiable nécessite des essais et des erreurs. La documentation des paramètres de vitesse, de puissance et de fréquence pour chaque matériau garantit un succès reproductible des lots.

Niveaux de garantie et de support

Évaluez attentivement les accords de niveau de service des fournisseurs. Des coûts initiaux moins élevés masquent souvent un service après-vente médiocre. Si une carte de contrôle tombe en panne, vous devez la remplacer rapidement. Les fournisseurs n’offrant aucune assistance en matière de dépannage prolongeront votre temps d’arrêt de quelques jours à quelques semaines.

Posez des questions logistiques spécifiques aux fournisseurs potentiels. Est-ce qu"ils stockent des lentilles de remplacement dans le pays ? Pouvez-vous joindre un technicien anglophone pendant vos heures d’ouverture ? Un niveau de support réactif vous évite d’innombrables heures de retards de production. Donnez la priorité aux fournisseurs offrant une garantie d’au moins deux ans sur la source d’alimentation principale.

Logique de présélection et prochaines étapes

La sélection du bon équipement nécessite une approche structurée. Vous devez aligner votre réalité de production sur les capacités matérielles. Suivez ces étapes pratiques pour finaliser votre décision d’approvisionnement.

Conclusion à retenir

• Faites correspondre votre source d’énergie à votre matériau le plus dur. Utilisez 30 W pour l’acier inoxydable et le titane, tout en réservant 20 W pour l’aluminium et les plastiques.
• Sélectionnez une machine standard de style divisé pour les grandes pièces. Choisissez une mini-unité strictement pour les petits composants et les espaces de travail restreints.
• Exigez des composants internes réputés. Insistez sur des tableaux de commande authentiques et des sources d’alimentation de marque pour garantir la longévité.
• Mettez en œuvre l’extraction des fumées dès le premier jour. Protégez vos opérateurs et les optiques de vos équipements des débris aériens.

L"exigence de test d"échantillon

N’achetez jamais d’équipement sur la seule base de brochures marketing. Vous devez conseiller à votre équipe d’achat d’envoyer des substrats matériels spécifiques au fournisseur. Demandez une marque de validation de principe avant d"émettre un bon de commande. Les fournisseurs seront heureux de fournir une vidéo de votre pièce exacte en cours de traitement. Ils doivent également renvoyer l"échantillon marqué pour votre inspection physique.

Action suivante

Agissez dès aujourd’hui dans votre atelier. Définissez les dimensions internes maximales de vos pièces. Calculez votre débit quotidien requis. Utilisez ces deux mesures pour affiner instantanément votre liste de fournisseurs. Éliminez toute machine dépourvue du jeu nécessaire sur l’axe Z ou du cycle de service.

FAQ

Q : Un laser à fibre économique peut-il marquer les plastiques ?

R : Oui, mais seulement des types spécifiques. Les lasers à fibre fonctionnent exceptionnellement bien sur les plastiques durs et foncés comme l"ABS, le PEEK et le polycarbonate (PC). Le faisceau réagit avec le carbone contenu dans ces plastiques pour créer une marque à contraste élevé. Cependant, ils ne peuvent pas marquer les plastiques transparents, l’acrylique ou les silicones souples. Le laser traverse ou fait simplement fondre ces matériaux. Vous avez besoin d"une source UV ou CO2 pour les substrats transparents.

Q : Quel est le calendrier de maintenance d’un mini laser à fibre ?

R : Les machines à semi-conducteurs ne nécessitent pratiquement aucun entretien. Il leur manque des pièces consommables comme des refroidisseurs d’eau ou des tubes à gaz. Votre entretien principal consiste à essuyer chaque semaine la lentille focale F-thêta avec de l"éthanol absolu et du papier pour lentilles. De plus, vous devez remplacer les préfiltres de votre extracteur de fumées tous les mois. En plus de garder l"espace de travail exempt de poussière, la machine ne nécessite aucun étalonnage interne.

Q : Ai-je besoin d’un axe rotatif pour la production en petits lots ?

R : Vous n’avez besoin d’un axe rotatif que si vous usinez des pièces cylindriques. Si vos lots comprennent des gobelets, des tuyaux, des bagues ou des outils cylindriques, un rotatif est strictement nécessaire. Il fait tourner la pièce de manière synchrone avec le laser pour éviter l"étirement du texte. L"ajout d"un rotatif nécessite une carte de contrôle compatible et augmente légèrement votre budget initial.

Q : Comment intégrer un lecteur de codes-barres à un logiciel de marquage budgétaire ?

R : Le véritable logiciel EZCAD simplifie ce processus. Vous pouvez utiliser des lecteurs de codes-barres USB standard utilisant des entrées d"émulation de clavier. Lorsque vous numérisez un document de voyage, le scanner saisit la chaîne directement dans le champ de texte variable d"EZCAD. Cela déclenche la machine pour générer instantanément le numéro de série ou le code QR correspondant. Il évite les erreurs de saisie manuelle lors des exécutions par lots.
