Machine de marquage laser à fibre de bureau ou grand format : laquelle convient à vos pièces ?

Investir dans des équipements laser industriels nécessite d’équilibrer l’espace au sol disponible par rapport aux dimensions spécifiques des pièces. Vous devez également examiner attentivement votre volume de production quotidien. L"achat d"une machine manquant de capacité adéquate entraîne des goulots d"étranglement immédiats dans le flux de travail. Les opérateurs ont du mal à charger des pièces encombrantes. Cela entraîne directement des taux de rejet plus élevés et un gaspillage de matériaux. À l’inverse, une spécification excessive de votre équipement gaspille une empreinte précieuse sur vos installations. Cela immobilise inutilement un capital opérationnel crucial.

Le choix de machine idéal comble efficacement le fossé entre votre plus grand composant physique et les contraintes de votre espace de travail. Il s’adapte en douceur à votre débit requis. Vous pouvez exécuter des éléments uniques hautement personnalisés. Vous pouvez traiter des plateaux massifs de pièces identiques. Votre équipement doit répondre efficacement à ces demandes spécifiques. Ce guide évaluera en détail les deux formats d’équipement courants. Nous comparerons leurs capacités techniques et explorerons les réalités réelles de mise en œuvre. Vous obtiendrez un cadre clair pour adapter la bonne taille de machine à vos besoins exacts de fabrication.

Points clés à retenir

• La dimension de la pièce est la contrainte ultime : le dégagement sur l'axe Z et le champ focal maximal déterminent si un système de bureau ou un système grand format est viable.
• Traitement par lots ou flux de pièces uniques : les unités de bureau excellent dans le marquage de pièces uniques à mélange élevé et faible volume (HMLV). Des systèmes grand format sont nécessaires pour le traitement par lots de grands volumes de barquettes.
• Espace de travail par rapport aux capacités : un marqueur laser à fibre de bureau s'adapte aux établis existants, mais manque de sécurité fermée pour les lignes automatisées à grand volume.
• Coûts cachés de mise en œuvre : l'extraction des installations (évacuation des fumées), la fabrication des gabarits et les limitations des lentilles focales doivent être prises en compte dans le calcul final du retour sur investissement.

Cadrer la décision : pourquoi le format de la machine détermine l"efficacité de la production

Le format de la machine influence directement les temps de cycle de vos opérateurs. Le chargement et le déchargement manuels consomment de précieuses minutes de production. Une petite station nécessite un alignement manuel minutieux pour chaque élément. Une station plus grande permet aux opérateurs de charger un plateau massif une seule fois. Les opérateurs peuvent alors effectuer d’autres tâches pendant que le laser traite automatiquement une cinquantaine de pièces. Le format que vous avez choisi dicte ce rythme de travail quotidien.

Nous devons vérifier soigneusement les réalités du champ focal. La taille de la machine limite fortement vos options d"objectifs F-thêta. Les petites machines acceptent généralement des champs focaux standard de 110 x 110 mm. Ils n’ont pas la distance physique requise pour les objectifs plus grands. Les plates-formes industrielles prennent facilement en charge les champs de 300 x 300 mm. Ils maintiennent la distance nécessaire entre la tête laser et la surface de la table. Cette différence structurelle détermine votre zone maximale de marquage en un seul passage.

Le jeu sur l’axe Z reste une contrainte critique. La hauteur des pièces oblige de nombreux acheteurs à abandonner les unités plus petites. Vous pourriez apposer un logo relativement petit sur un bloc moteur massif. La taille du logo convient à un petit objectif. Cependant, la hauteur du bloc moteur exige un dégagement vertical important. Vous ne pouvez pas placer des pièces hautes sous des colonnes courtes de l"axe Z.

La préparation à l’automatisation diffère considérablement d’une plate-forme à l’autre. Les stations autonomes manuelles conviennent parfaitement aux opérations simples. Les usines modernes nécessitent souvent une intégration avancée. Ils utilisent des bras robotisés pour l"alimentation des pièces. Ils intègrent des lasers directement sur les convoyeurs en mouvement. Les formats améliorés fournissent les cadres rigides et les ports d"E/S numériques nécessaires à ces configurations automatisées.

Le marqueur laser à fibre de bureau : capacités et limites

Les systèmes laser à petite échelle offrent une valeur exceptionnelle pour des applications spécifiques. Un marqueur laser à fibre de bureau brille dans les tâches détaillées et de haute précision. Ils servent parfaitement les créateurs de bijoux. Les fabricants d’instruments médicaux les utilisent quotidiennement pour les codes d’identification uniques des dispositifs (UDI). Les petits ateliers comptent sur eux pour personnaliser les composants électroniques et les petits outils manuels.

Ces unités offrent une barrière à l’entrée remarquablement faible. Les stratégies spatiales et de déploiement restent incroyablement simples. Vous pouvez les placer sur des établis standards existants. Ils ne nécessitent pas de revêtement de sol renforcé. Ils se branchent directement sur des prises murales standard de 110 V ou 220 V. Vous évitez une rénovation électrique coûteuse. Les équipes de maintenance peuvent les configurer en quelques minutes.

Les contraintes budgétaires motivent souvent cette décision d’achat. Des dépenses d’investissement initiales moindres rendent ces unités très attractives. Les propriétaires de petites entreprises justifient facilement leur investissement. Les grandes usines les déploient pour des opérations secondaires. Ils évitent les petits travaux sur leurs lignes automatisées coûteuses et à volume élevé. Cette approche maximise l’efficacité globale de l’usine sans dépasser les limites budgétaires strictes.

Vous devez comprendre leurs limites critiques avant d’acheter. Nous observons plusieurs points d’échec courants lorsque les acheteurs comprennent mal leurs capacités.

• Impossibilité de traiter des assemblages surdimensionnés. Vous ne pouvez pas marquer des pièces difficiles sans des axes rotatifs personnalisés spécialisés, souvent coûteux.
• Limites strictes sur le réglage de la hauteur focale. Les pièces hautes ne rentrent tout simplement pas en toute sécurité sous la tête laser.
• Goulots d’étranglement liés à l’alimentation manuelle des pièces. Les opérateurs doivent charger chaque pièce individuellement. Cette manipulation manuelle limite considérablement le débit à des échelles de production plus élevées.

La machine de marquage laser grand format : quand la mise à niveau n’est pas négociable

La production à l’échelle industrielle exige des solutions robustes. Une machine de marquage laser grand format gère des tâches que des unités plus petites ne peuvent tout simplement pas survivre. Les constructeurs automobiles les utilisent pour les grands panneaux de carrosserie. Les fonderies les utilisent pour les pièces en métal moulé lourd. Les installations aérospatiales marquent quotidiennement de longues extrusions d’aluminium. Ces applications représentent leurs principaux cas d’utilisation.

Les capacités de débit et de traitement par lots définissent leur véritable valeur. Les opérateurs chargent des gabarits personnalisés contenant cinquante composants ou plus. Ils appuient sur Démarrer et s"éloignent. La machine fonctionne en continu sur tout le plateau. Cela libère du temps pour l’opérateur pour le contrôle qualité ou les tâches secondaires. Le traitement par lots réduit considérablement les temps de cycle par pièce.

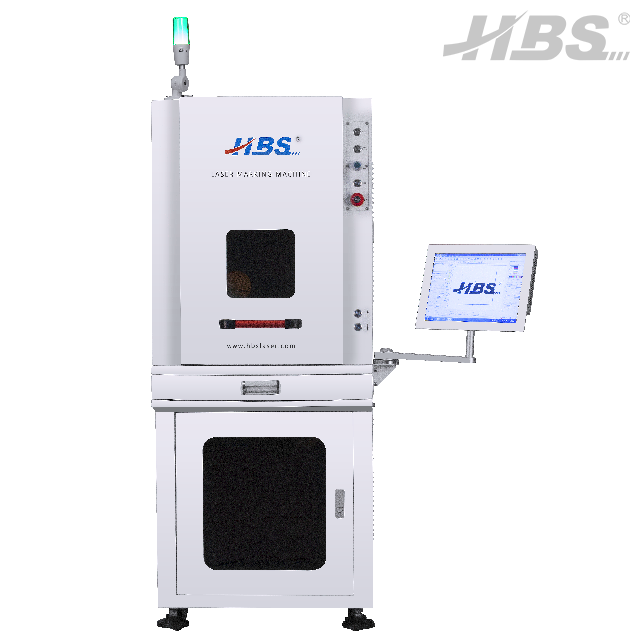

Les considérations de sécurité et de conformité imposent des systèmes fermés dans les usines très fréquentées. Les grands formats comportent souvent des boîtiers de sécurité laser de classe 1 entièrement fermés. Ces enceintes protègent les travailleurs à proximité des rayonnements laser parasites. Ils répondent aux exigences strictes de l"OSHA. Les systèmes open-galvo présentent des risques inacceptables dans les environnements de fabrication à fort trafic et à équipes multiples.

Malgré leur puissance, ils comportent des limites critiques.

• Exigences d’espace au sol dédié. Vous devez allouer une superficie importante. L’installation nécessite une planification logistique et un équipement plus lourds.
• Inefficacité du capital sur les petites pièces. Utiliser un lit industriel uniquement pour de petits objets gaspille des ressources. Cela prolonge inutilement votre période de récupération du capital.
• Coûts de remplacement plus élevés. Les optiques grand format spécialisées et les moteurs robustes coûtent beaucoup plus cher à remplacer lorsqu'ils sont endommagés.

Critères d"évaluation de base : adapter la machine à votre atelier de production

Géométrie des pièces physiques (taille et poids)

Vous devez calculer les dimensions maximales exactes de votre plus grande pièce prévue. Mesurez avec précision X (longueur), Y (largeur) et Z (hauteur). Le poids joue un rôle tout aussi crucial. Les tables de bureau supportent parfaitement les objets légers. Les pièces industrielles lourdes écrasent les petites bases en aluminium. Ils nécessitent l’intégrité structurelle épaisse d’un lit grand format.

1. Mesurez votre partie la plus haute pour définir la hauteur minimale de la colonne de l'axe Z.
2. Mesurez votre partie la plus large pour vous assurer que le boîtier de la machine ne bloque pas le placement.
3. Pesez votre assemblage le plus lourd pour confirmer les capacités de charge de la table.

Zone de marquage requise par rapport à la puissance du laser

La physique dicte le fonctionnement des champs de marquage. Des champs de marquage plus grands nécessitent des lentilles à focale plus longue. Ces lentilles plus longues répartissent l’énergie laser sur une zone beaucoup plus large. Ils réduisent la densité d"énergie concentrée au point focal. Vous perdez en profondeur et en vitesse de gravure à mesure que le champ s"agrandit.

Les opérations grand format nécessitent presque toujours une puissance plus élevée. Vous pouvez faire fonctionner avec succès une petite unité à 20 W ou 30 W. La mise à niveau vers un système à grands plateaux nécessite généralement des sources de 50 W ou 100 W. Cette puissance supplémentaire maintient vos vitesses de cycle. Il compense la dispersion d"énergie causée par la lentille F-theta plus large.

Ergonomie et sécurité des opérateurs (classe 1 vs classe 4)

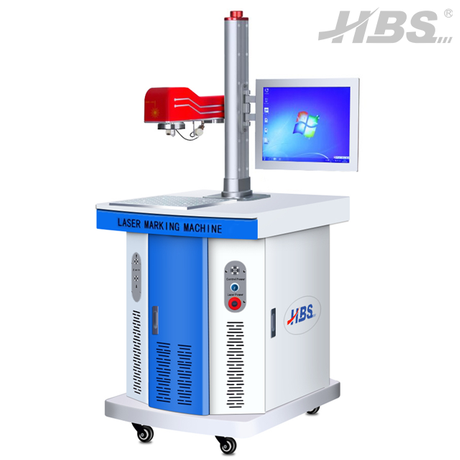

Évaluez soigneusement les exigences de sécurité de vos installations. Les configurations open-galvo sont classées comme appareils laser de classe 4. Ils nécessitent des lunettes de sécurité dédiées. Ils réclament des zones d’accès restreint. Les systèmes fermés sont classés comme appareils de classe 1. Les opérateurs observent le processus en toute sécurité grâce à des fenêtres de visualisation spécialisées. Les unités fermées comportent généralement des portes pneumatiques automatisées. Cela améliore l’ergonomie de l’opérateur en réduisant les levages répétitifs.

Risques de mise en œuvre : ce que les acheteurs négligent souvent après l"achat

L"achat du matériel ne représente que la première étape. Des obstacles imprévus à la mise en œuvre ruinent les calendriers de production. Les réalités de l’extraction des fumées prennent de nombreux acheteurs au dépourvu. La poussière et les fumées toxiques évoluent de manière linéaire avec le volume de production. Le marquage de certains plastiques libère des vapeurs dangereuses. Vous devez souligner dès le début la nécessité d’unités d’extraction de taille appropriée. Même une petite machine nécessite une ventilation de qualité industrielle si elle fonctionne en permanence.

La fabrication d’outillage et de gabarits présente des défis cachés. Un lit industriel est impressionnant. Cependant, sans un montage adéquat, il reste totalement inutile. Des gabarits personnalisés maintiennent vos pièces en lot solidement en place. Ils garantissent une précision reproductible. Vous devez prévoir du temps d"ingénierie pour concevoir et usiner ces plateaux en aluminium ou en acrylique. Votre machine est aussi efficace que les gabarits personnalisés que vous construisez pour elle.

La complexité du logiciel et de l’alignement augmente considérablement à mesure que votre zone de marquage s’agrandit. La gestion de grands champs nécessite un calibrage logiciel précis. Des programmes comme Ezcad ou LightBurn nécessitent une correction avancée de la distorsion. Vous devez corriger les effets de distorsion des bords. Les distorsions en barillet et en coussinet détruisent les lignes droites sur les bords éloignés d"un objectif grand angle. Les techniciens doivent passer des heures à calibrer les fichiers de grille pour garantir une géométrie parfaite.

L’accès aux installations entraîne des retards embarrassants et coûteux. Un point d’échec courant consiste à acheter aveuglément un système industriel. Le camion de livraison arrive, mais la caisse ne peut pas passer par les portes standard des installations. Nous voyons fréquemment des usines nécessiter des équipements de levage lourds et inattendus. Parfois, ils doivent retirer les cadres de porte simplement pour déplacer l’équipement à l’intérieur. Mesurez méticuleusement vos quais de chargement, vos monte-charges et vos coins de couloir.

Logique de présélection : quelle machine de marquage laser à fibre devriez-vous acheter ?

La sélection d’une machine de marquage laser à fibre nécessite une honnêteté brutale concernant votre catalogue. Vous devez adapter l'équipement strictement à vos réalités physiques.

Vous devez présélectionner des unités plus petites et autonomes lorsque des conditions spécifiques correspondent. Choisissez cet itinéraire si votre plus grande pièce s"insère facilement dans une fenêtre standard de 6 x 6 pouces (150 x 150 mm). Ils s"adaptent aux environnements caractérisés par une production diversifiée et à faible volume. Les ateliers de travail sur mesure qui changent les pièces toutes les dix minutes en bénéficient grandement. Enfin, choisissez cette voie si votre surface au sol reste limitée et que les budgets d’investissement restent extrêmement stricts.

Vous devez présélectionner les plates-formes industrielles grand format lorsque vos besoins physiques augmentent. Choisissez ces systèmes si vous traitez de longues extrusions, de grandes plaques métalliques ou des assemblages hauts. Vous en avez besoin si vous traitez des pièces dans des plateaux à grand volume. Les plateaux réduisent considérablement le temps de contact de l"opérateur. De plus, vous devez les choisir si vous envisagez une intégration future. Les cellules de production automatisées et les bras de chargement robotisés nécessitent l’infrastructure rigide d’une enceinte industrielle.

Votre prochaine étape immédiate consiste à rassembler des preuves matérielles. Rassemblez les trois pièces les plus grandes et les plus lourdes de votre catalogue. Ensuite, récupérez vos trois composants les plus volumineux. Envoyez des dessins techniques exacts ou des échantillons physiques à votre fournisseur. Demandez un échantillon de marque basé strictement sur ces géométries spécifiques. Cela évite des hypothèses coûteuses.

Conclusion

Le choix final entre les plates-formes représente une décision technique stricte. Cela dépend principalement de la géométrie des composants et du volume de production. Les limites budgétaires initiales ne devraient jamais vous obliger à utiliser un équipement sous-dimensionné. Les plateformes sous-dimensionnées génèrent simplement des goulots d’étranglement de production.

Nous mettons fortement en garde contre tout compromis sur la hauteur de l’axe Z. Économiser du capital sur une colonne courte ruine votre capacité d"adaptation. Lorsqu"un nouveau client demande une gravure sur un assemblage haut, votre petite machine devient inutile. Une colonne plus haute offre une pérennité.

Consultez rapidement un ingénieur commercial expérimenté concernant votre application spécifique. Envoyez-leur vos dessins de pièces pour une évaluation dimensionnelle de la machine sur mesure. Des tests physiques précis évitent des erreurs d’achat coûteuses. Il garantit que votre nouvel équipement répond parfaitement aux exigences réelles de votre usine.

FAQ

Q : Un marqueur laser à fibre de bureau peut-il graver profondément dans le métal ?

R : Oui. La profondeur de gravure est dictée par la puissance du laser et le point focal de l’objectif. La taille du cadre externe de la machine ne détermine pas la profondeur. Une petite unité de 50 W grave beaucoup plus profondément qu"un modèle industriel de 20 W. Concentrez-vous entièrement sur la mise à niveau de la puissance de votre source laser si vous avez besoin d"une gravure en profondeur.

Q : Puis-je mettre à niveau un marqueur laser de bureau vers un champ de marquage plus grand ultérieurement ?

R : Vous pouvez échanger l"objectif F-theta pour augmenter légèrement le champ de 110 mm à 150 mm. Cependant, la hauteur physique de la colonne de l"axe Z de la machine vous limite en fin de compte. Des objectifs plus larges nécessitent des distances focales plus élevées. Une petite base ne peut tout simplement pas supporter des ajustements verticaux extrêmes en toute sécurité.

Q : Les machines de marquage laser grand format nécessitent-elles des prises de courant spécialisées ?

R : Cela dépend de la puissance et des accessoires intégrés. De nombreux lasers standard de 20 W à 50 W fonctionnent facilement avec une alimentation standard de 110 V ou 220 V. Cependant, les grands modèles industriels intègrent souvent des unités d’extraction robustes ou des cellules d’automatisation automatisées. Ces configurations complexes nécessitent souvent des circuits électriques dédiés.

Q : Quel format est le meilleur pour le marquage de pièces cylindriques ?

R : Les deux formats gèrent bien les pièces cylindriques à l’aide d’accessoires rotatifs standard. Les machines grand format offrent un dégagement nettement plus important. Ils accueillent facilement des cylindres volumineux ou longs comme des tuyaux lourds et de gros gobelets. Une petite colonne sur l"axe Z ne peut tout simplement pas dépasser la hauteur des configurations rotatives surdimensionnées.
