Comment choisir une machine de marquage laser à fibre pour les pièces métalliques et plastiques

Investir dans la technologie de traçabilité industrielle a un impact profond sur votre atelier de production. La fabrication moderne exige une identification précise des pièces pour garantir une conformité continue et rationaliser les temps de cycle. Un système de marquage dédié assure une sérialisation permanente, mais faire le bon choix d"équipement nécessite une évaluation technique approfondie.

Malheureusement, les fiches techniques standard révèlent rarement une image complète. La sélection d’une longueur d’onde ou d’une puissance inappropriée entraîne fréquemment des goulots d’étranglement dans la production. Cela peut créer un mauvais contraste visuel. Cela pourrait même causer des dommages thermiques irréversibles aux substrats sensibles. De nombreuses installations rencontrent des difficultés parce qu’elles n’alignent pas leur matériel avec leurs besoins réels en matériaux.

Vous avez besoin d’une méthodologie claire et indépendante du fournisseur pour évaluer ces systèmes avancés. Nous explorerons comment présélectionner les équipements en fonction des propriétés exactes des matériaux, des demandes de volume de production et des capacités d"intégration en usine. Ce framework vous aidera à mettre en œuvre une solution fiable et performante adaptée à vos réalités opérationnelles.

Points clés à retenir

• La puissance n'est pas égale aux performances : une puissance plus élevée accélère la gravure en profondeur du métal mais peut faire fondre ou déformer les plastiques sensibles ; la longueur d’onde et la durée de l’impulsion sont également critiques.
• Le matériau dicte la technologie : bien que la fibre soit la norme incontestée pour une machine de marquage laser des métaux, les applications sur le plastique nécessitent souvent des configurations ou des tests de fibre MOPA spécialisés pour garantir des marquages ​​à contraste élevé.
• L'intégration détermine le retour sur investissement : le coût réel est déterminé par la préparation à l'automatisation (E/S, communication API), les boîtiers de sécurité (classe 1 ou classe 4) et la facilité d'utilisation du logiciel, et pas seulement par le prix de base de la source laser.
• La preuve de concept est obligatoire : n'achetez jamais sans le marquage d'échantillon fourni par le fournisseur sur vos matériaux de production exacts.

Définir vos exigences en matière de production et de traçabilité

Vous devez établir des paramètres opérationnels clairs avant de revoir les spécifications matérielles. Chaque mise en œuvre réussie commence par un document complet sur les exigences fonctionnelles. Cela évite toute dérive de portée et garantit que l"équipement s"aligne sur votre environnement d"usine spécifique.

Commencez par cartographier vos besoins exacts en matière de flux de travail à l’aide de ces trois phases d’évaluation distinctes :

1. Déterminez l'objectif principal : identifiez pourquoi vous avez besoin de marques permanentes. Effectuez-vous le suivi des matériaux en cours (WIP) en interne ? Peut-être avez-vous besoin de mesures anti-contrefaçon robustes. De nombreuses industries imposent la conformité réglementaire, comme l'identification unique des appareils (UDI) pour les instruments médicaux ou les numéros d'identification de véhicule (VIN) pour les châssis automobiles. Chaque objectif dicte des exigences différentes en matière de profondeur et de contraste.
2. Analyser les contraintes de temps de cycle : vous devez calculer le temps de marquage maximum autorisé par pièce. Les lignes de production continue à grande vitesse nécessitent un traitement « à la volée ». Cette approche utilise des scanners galvanométriques spécialisés et des logiciels avancés pour suivre les cibles en mouvement. À l’inverse, les postes de travail statiques chargés par lots permettent des temps de cycle plus longs et donnent la priorité à l’ergonomie de l’opérateur plutôt qu’à la vitesse.
3. Évaluez les facteurs environnementaux : évaluez votre environnement d'installation exact. Les installations industrielles lourdes présentent souvent des conditions difficiles. Les particules en suspension dans l'air et la chaleur ambiante peuvent dégrader les optiques délicates. Vous pourriez avoir besoin de boîtiers de protection IP, de systèmes de refroidissement actifs en boucle fermée et d'unités d'extraction de fumée spécialisées pour maintenir un fonctionnement cohérent.

Compatibilité des matériaux : naviguer entre les métaux et les plastiques

La science des matériaux est au cœur de toute stratégie de traçabilité fiable. Vous ne pouvez pas forcer une configuration optique unique à fonctionner parfaitement sur chaque substrat. Comprendre comment la lumière laser interagit avec différentes structures moléculaires guidera votre décision d"achat.

Marquage laser des métaux (le point idéal pour la fibre)

La longueur d'onde standard de 1 064 nm représente la norme industrielle absolue pour le traitement des substrats métalliques. Les métaux comme l’acier inoxydable, l’aluminium anodisé, le laiton et le titane absorbent exceptionnellement bien cette longueur d’onde spécifique. Ce taux d'absorption élevé se traduit par un transfert d'énergie efficace et des vitesses de traitement rapides. Lorsque vous recherchez une fiable machine de marquage laser pour métaux , vous devez comprendre les trois principales interactions de surface.

Premièrement, l’oxydation superficielle, communément appelée recuit, crée des marques sombres sur le titane et l’acier inoxydable. Il chauffe le carbone sous la surface sans perturber la structure du matériau. Les fabricants de dispositifs médicaux s’appuient fortement sur le recuit car il ne laisse aucune crevasse microscopique où les bactéries pourraient se cacher.

Deuxièmement, la gravure profonde enlève physiquement de la matière pour créer des cavités. Les industries de l"automobile et de l"outillage lourd utilisent cette méthode pour garantir que les marques survivent aux traitements post-traitement rigoureux comme le sablage. Enfin, l"ablation consiste à vaporiser un revêtement de surface, tel qu"une peinture ou une anodisation, pour révéler le métal nu contrastant en dessous.

Marquage laser du plastique (risques et solutions)

Les polymères présentent un défi nettement plus élevé. La réalité technique est simple : les fibres standards à ondes continues ou à impulsions fixes brûlent, fondent ou ne parviennent pas du tout à produire du contraste sur certains plastiques. Une accumulation thermique incontrôlée détruit l’intégrité structurelle du polymère.

Vous pouvez surmonter ce défi en déployant une architecture MOPA (Master Oscillator Power Amplifier). Une équipée de MOPA machine de marquage laser du plastique offre des largeurs d'impulsion hautement réglables. Vous pouvez régler le laser depuis des impulsions nanosecondes extrêmement courtes jusqu'à des durées plus longues. Des impulsions courtes minimisent la zone affectée par la chaleur.

Ce contrôle fin permet deux réactions plastiques critiques. La « mousse » emprisonne les bulles de gaz microscopiques juste sous la surface, créant une marque blanche brillante sur les plastiques foncés. La « carbonisation » brûle intentionnellement des liaisons pigmentaires spécifiques, produisant une marque sombre et très contrastée sur les plastiques de couleur claire.

Bien que les systèmes MOPA traitent la plupart des polymères, certains plastiques hautement transparents ou thermosensibles restent résistants. Dans ces cas extrêmes, vous devrez peut-être abandonner complètement la technologie des fibres et utiliser à la place un laser UV de « marquage à froid ».

Le tableau de référence suivant présente les réponses matérielles typiques aux configurations technologiques standard.

Dimensionnement de la source laser : sélection de la bonne puissance de sortie

Les ingénieurs assimilent souvent à tort une puissance plus élevée à de meilleures performances. Vous devez adapter la puissance de sortie directement à vos temps de cycle requis et aux limites thermiques des matériaux. La sélection de la bonne machine de marquage laser à fibre nécessite une approche équilibrée de la puissance.

Un système de 20 W à 30 W représente la référence de l’industrie. Ces unités sont parfaites pour le marquage de surfaces à contraste élevé et le recuit de qualité médicale. Ils confèrent une empreinte thermique plus faible au substrat, ce qui les rend idéaux pour les plastiques standards et les feuilles métalliques minces où la déformation est un problème. Ils fonctionnent également avec un excellent rendement électrique.

Les systèmes 50 W servent de juste milieu polyvalent. Ils conviennent aux installations nécessitant des temps de cycle plus rapides ou des profondeurs de gravure modérées. Si vous traitez fréquemment des métaux plus durs comme l’acier à outils ou le titane mais que vous devez quand même gérer l’apport de chaleur, une source de 50 W offre une excellente flexibilité.

Les systèmes évalués à 100 W et plus sont des outils hautement spécialisés. Vous devez les réserver strictement à des tâches de gravure profondes et agressives, telles que la sérialisation d"armes à feu ou de pièces moulées industrielles lourdes. Ils sont également obligatoires pour les lignes d"extrusion à très grande vitesse où le matériau cible passe rapidement devant la lentille.

Effectuez toujours une vérification de l’efficacité de la réalité. N’achetez pas trop de puissance. Une source de 100 W est totalement inutile si le temps d’arrêt de votre station permet confortablement à un système de 30 W de terminer le travail. Une puissance excessive entraîne souvent une fusion involontaire du matériau et une mauvaise définition des bords sur les pièces délicates.

Intégration matérielle et préparation à l"automatisation

Le module laser central n’est qu’un élément d’une installation réussie. La façon dont l’équipement interagit avec vos opérateurs et votre réseau d’usine existant détermine la viabilité à long terme. Vous devez évaluer les capacités d’intégration physique et numérique.

Évaluez votre mise en page en fonction de ces stratégies de déploiement :

• Postes de travail autonomes : ceux-ci nécessitent un chargement manuel des pièces. Vous devez vous concentrer fortement sur l’ergonomie de l’opérateur. Recherchez des commandes programmables sur l’axe Z pour des réglages rapides de la hauteur focale. Les accessoires rotatifs sont essentiels si vous traitez des pièces cylindriques comme des tuyaux ou des roulements aérospatiaux.
• Intégration OEM en ligne : cette approche intègre le laser directement dans une cellule automatisée. Vous devez examiner l'empreinte physique de la tête de numérisation. Mesurez la longueur du câble ombilical reliant la tête au contrôleur principal. Vérifiez la prise en charge native des protocoles de communication industriels tels que PROFINET, EtherNet/IP ou TCP/IP standard.
• Capacités logicielles et de vision : la traçabilité moderne nécessite une gestion intelligente des données. Votre logiciel de marquage doit extraire dynamiquement les chaînes de sérialisation directement depuis votre système ERP ou MES. Les configurations avancées intègrent des systèmes de vision intégrés. Cette validation « marquer et lire » garantit que chaque code-barres est parfaitement lisible avant que la pièce ne quitte la station.

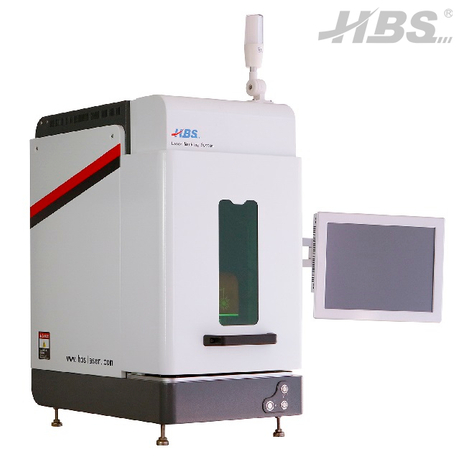

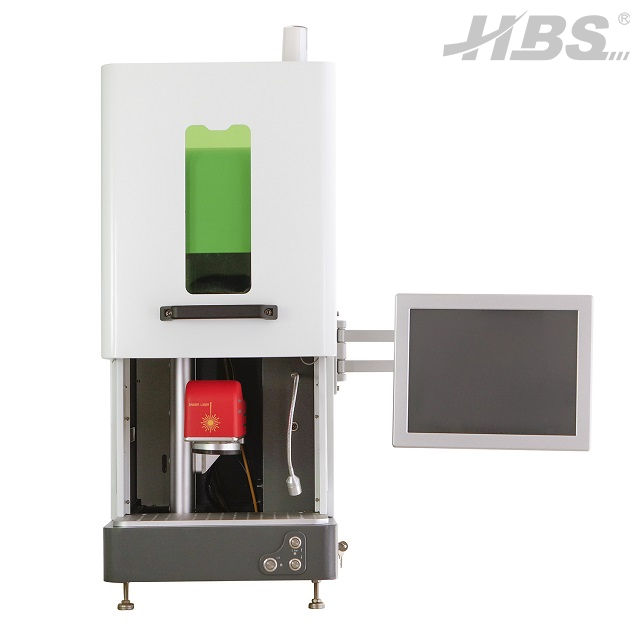

• Normes de sécurité et de conformité : la sécurité des opérateurs reste primordiale. Les systèmes de classe 1 comportent des enceintes entièrement verrouillées, ce qui les rend intrinsèquement sûrs pour les usines ouvertes. Les systèmes de classe 4 manquent de boîtiers. Ils nécessitent des salles de sécurité dédiées, des contrôles d’accès stricts et des équipements de protection individuelle (EPI) obligatoires.

Évaluation de la durée de vie des équipements et du support des fournisseurs

Les machines industrielles doivent fonctionner de manière fiable sur plusieurs rotations. Vous devez évaluer la longévité opérationnelle et les exigences de maintenance continue de l’ensemble de l’architecture du système.

Les sources de fibres à semi-conducteurs présentent généralement un temps moyen entre pannes (MTBF) impressionnant d"environ 100 000 heures. Ils utilisent des fibres optiques dopées avec des éléments de terres rares et des pompes à diodes robustes. Cette conception élimine les miroirs, les mélanges de gaz et les routines d"alignement fréquentes requises par les anciennes technologies. Cela réduit considérablement la dépendance quotidienne aux consommables.

Cependant, vous devez tenir compte des exigences en matière d’équipement auxiliaire. Le traitement des matériaux à haute énergie génère des fumées localisées et des microparticules dangereuses. Les systèmes d"extraction de fumées obligatoires ne sont pas des accessoires optionnels ; ce sont des exigences vitales en matière de santé et de sécurité. Vous devez également planifier une maintenance préventive des lentilles externes consommables et entretenir les délicats miroirs mobiles à l’intérieur de la tête galvo.

Enfin, établissez des critères stricts de vérification des fournisseurs. Traitez le fournisseur comme un partenaire technique permanent. Exigez toujours un échantillonnage gratuit des matériaux, appuyé par un rapport de laboratoire détaillé détaillant la vitesse, la puissance, la fréquence et la lentille focale exactes utilisées. Consultez leur accord de niveau de service (SLA) concernant la disponibilité des pièces de rechange et l"assistance au diagnostic. Déterminez s’ils fournissent une assistance technique locale sur site ou s’ils expédient simplement des caisses à votre quai de chargement.

Conclusion

L’achat d’équipements de traçabilité industrielle nécessite une évaluation technique rigoureuse. Vous devez aligner les capacités du matériel sur les propriétés précises de vos matériaux, vos vitesses de production et votre architecture réseau. Les sources de fibres standard standard excellent dans le traitement des métaux robustes, tandis que les configurations MOPA offrent le contrôle thermique nécessaire pour les polymères sensibles.

Évitez l’erreur courante de sur-spécifier la puissance. Au lieu de cela, donnez la priorité à la préparation à l’automatisation, à l’intégration logicielle fiable et aux boîtiers de sécurité complets. Traitez l’acquisition comme un partenariat opérationnel à long terme plutôt que comme une transaction de base.

Votre prochaine étape immédiate consiste à compiler un kit d’échantillons de matériaux diversifiés représentant vos applications les plus difficiles. Rédigez un document concis sur les exigences fonctionnelles détaillant vos temps de cycle et vos besoins en intégration de données. Envoyez ces documents à deux ou trois fournisseurs présélectionnés et exigez une démonstration rigoureuse de validation de principe avant de finaliser toute décision d"achat.

FAQ

Q : Quelle est la différence entre un laser à fibre standard et un laser à fibre MOPA ?

R : Un laser à fibre standard utilise des durées d"impulsion fixes, ce qui peut facilement surchauffer les matériaux sensibles. Un laser MOPA (Master Oscillator Power Amplifier) ​​vous permet d"ajuster indépendamment la fréquence et la largeur d"impulsion. Ce contrôle thermique précis est essentiel pour créer des marques très contrastées sur les plastiques sensibles et produire des marques de couleur sur l"acier inoxydable.

Q : Une machine de marquage laser à fibre peut-elle couper du métal ?

R : Bien que les marqueurs à haute puissance puissent techniquement couper des feuilles métalliques très fines en exécutant plusieurs passes à haute puissance, ils ne sont pas conçus pour cela. Les lasers de marquage utilisent des miroirs de balayage optimisés pour une interaction rapide avec les surfaces. Pour une découpe continue et précise du métal, vous devez utiliser un système de découpe à plat dédié équipé d"une tête de découpe fixe.

Q : Ai-je besoin d’un système d’échappement pour mon marqueur laser ?

R : Oui. Le traitement des matériaux vaporise les substrats, créant ainsi des particules dangereuses en suspension dans l"air et des gaz toxiques. Les extracteurs de fumée sont obligatoires pour maintenir le respect des règles de santé et de sécurité, protéger les poumons de l"opérateur et empêcher les débris de se déposer sur les lentilles optiques de précision de la machine et de les détruire.

Q : Combien de temps dure une source laser à fibre ?

R : La durée de vie standard de l"industrie pour une source de diodes à semi-conducteurs de haute qualité est d"environ 100 000 heures de fonctionnement. La dégradation se produit très lentement au fil du temps. Les facteurs pouvant accélérer l"usure des diodes comprennent le fonctionnement dans des températures ambiantes très volatiles, un entretien de refroidissement inadéquat et de fortes fluctuations électriques dans l"installation.
