Nombre Parcourir:0 auteur:Éditeur du site publier Temps: 2026-07-14 origine:Propulsé
La fabrication moderne exige une traçabilité permanente et inaltérable des composants à toutes les étapes de production. Des numéros d"identification des véhicules (VIN) aux codes DataMatrix complexes, un suivi fiable des pièces reste absolument essentiel. Les environnements industriels difficiles détruisent facilement les étiquettes superficielles. Les gravures peu profondes s"estompent souvent sous l"effet d"une forte usure. Les fabricants résolvent ce problème en combinant des commandes à air comprimé et électromécaniques. Cette synergie permet d"obtenir une indentation profonde et à haute fréquence sur des substrats extrêmement durs.
Les équipes d’approvisionnement et de production doivent évaluer rigoureusement ces systèmes. Une machine de marquage pneumatique robuste garantit une lisibilité à vie des composants critiques. Les conditions d’usine exposent les équipements à la poussière, aux vibrations et à des températures extrêmes. Vous devez choisir un appareil conçu pour ces environnements rigoureux.
Nous explorerons les principes mécaniques fondamentaux qui régissent ces dispositifs industriels. Vous comprendrez quand préférer la technologie pneumatique aux alternatives électriques. Nous couvrons également les risques pratiques de mise en œuvre. Enfin, vous apprendrez les spécifications techniques exactes à exiger avant votre prochain achat de biens d’équipement.

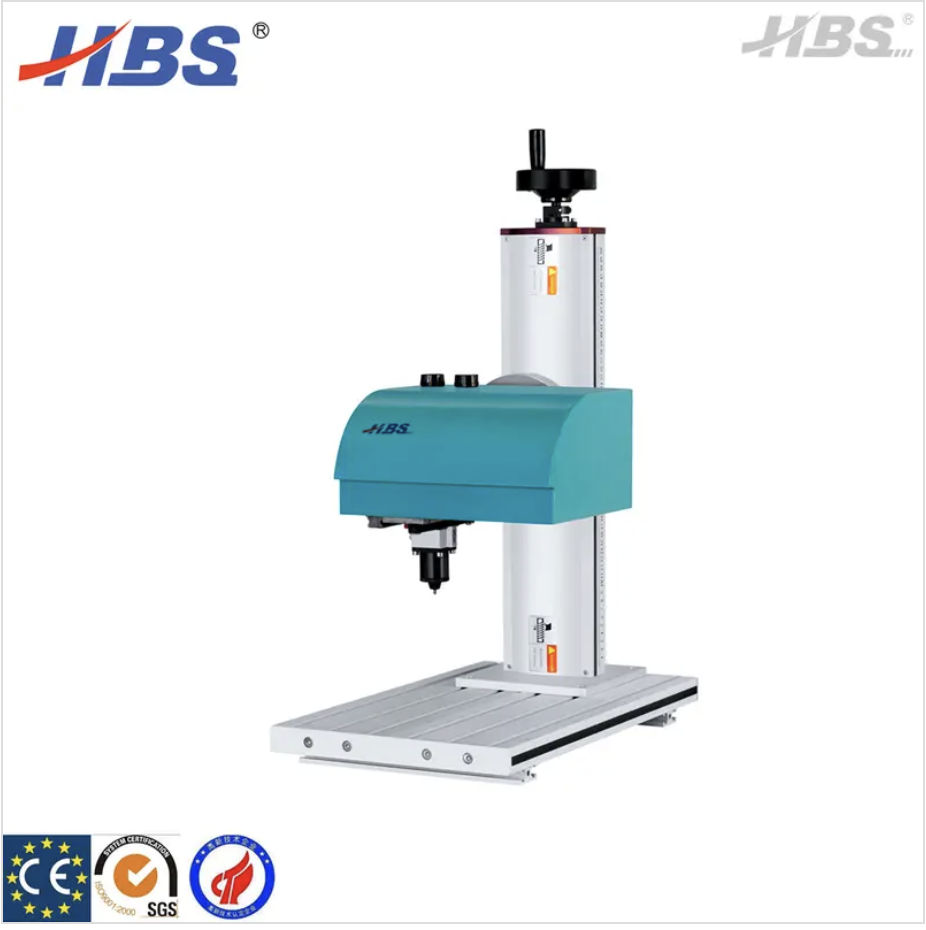

La précision repose sur des mouvements mécaniques synchronisés. Les moteurs pas à pas XY gèrent le positionnement exact de la tête de marquage. Un cylindre pneumatique dédié fournit l'impact de frappe nécessaire. Nous classons cette configuration comme une machine de marquage pneumatique par micro-percussion . Les moteurs pas à pas glissent le long de rails de guidage linéaires industriels. Ils déplacent la tête de frappe vers des coordonnées précises. Pendant ce temps, le vérin pneumatique délivre des frappes verticales contrôlées. Cette interaction crée des personnages très précis. Il forme facilement des logos complexes ou des séquences alphanumériques.
La pression atmosphérique régulée agit comme la principale force motrice. L"air comprimé force une tige en carbure solide vers le bas. Il frappe le substrat des centaines de fois par seconde. Un ressort de rappel robuste rétracte instantanément la goupille vers le haut. Cette oscillation rapide crée des lignes continues de micro-points profonds. Les opérateurs ajustent la pression de l"air entrant pour modifier la force d"impact. Une pression plus élevée donne des marques plus profondes. Une pression plus faible crée des empreintes plus fines et plus légères.
Ces appareils ne coupent ni n’enlèvent de matière première. Au lieu de cela, ils induisent une déformation plastique localisée. La goupille durcie déplace le métal vers le bas et vers l"extérieur. Cela maintient l’intégrité structurelle du composant. Il ne crée jamais d’augmentation des contraintes ni de fissures microscopiques. Les normes aéronautiques et automobiles imposent cette méthode non destructive spécifique. Il préserve la résistance à la fatigue des pièces porteuses critiques.
Un contrôleur CNC ou à microprocesseur agit comme le cerveau central. Il traduit des fichiers CAO numériques ou des chaînes de texte en action physique. Le contrôleur dicte un timing précis des soupapes d’air. Il calcule simultanément les coordonnées exactes du moteur XY. Cette synergie assure un espacement parfait des points. Un espacement constant des points reste vital pour les codes 2D lisibles par machine. Les contrôleurs modernes s’adaptent automatiquement aux surfaces courbes. Ils garantissent une profondeur uniforme sur des géométries de composants inégales.
Erreurs courantes :
Des mandats de conformité stricts régissent l’industrie lourde moderne. Les secteurs de l’aérospatiale, de l’automobile, du pétrole et du gaz exigent un suivi impeccable des composants. Les pièces subissent souvent des décennies de friction extrême et de conditions météorologiques difficiles. Les marques doivent rester parfaitement lisibles après 30 ans d'usure. Une machine industrielle de marquage de pièces métalliques assure cette lisibilité à vie. Les inspecteurs s'appuient sur ces notes approfondies lors des audits de sécurité de routine. L’incapacité de produire des numéros de série lisibles arrête souvent des chaînes de production entières. Les organismes de réglementation imposent de lourdes amendes pour les composants intraçables.
La fabrication s’arrête rarement au poste de marquage. Les pièces subissent fréquemment un traitement agressif en aval. Ils sont recouverts d"un revêtement en poudre, d"une galvanisation à chaud ou d"un traitement thermique intense. Les gravures laser peu profondes échouent souvent au cours de ces étapes. Les revêtements industriels lourds comblent instantanément les marques superficielles. Le sablage érode complètement la légère gravure de surface. La profondeur pneumatique garantit que le numéro de série reste visible. Les profondes empreintes sphériques survivent à d"épaisses couches de peinture industrielle. Ils restent lisibles même après des bains chimiques agressifs.
Les lignes de production à grand volume nécessitent une immense vitesse opérationnelle. L"emboutissage traditionnel des métaux est rapide mais manque de flexibilité en matière de données variables. Vous ne pouvez pas changer une plaque de tampon physique entre chaque pièce. Le grenaillage électrique offre une flexibilité des données. Pourtant, il lui manque la vitesse d’impact élevée requise pour une gravure profonde. Les systèmes pneumatiques offrent des performances en service continu. Ils frappent le métal rapidement sans surchauffer. Cela permet à la chaîne de montage d’avancer sans goulots d’étranglement coûteux.
Meilleures pratiques pour les lignes à volume élevé :
Les systèmes pneumatiques offrent une force d’impact incroyablement élevée. Vous ajustez cette force facilement à l’aide d’un simple régulateur de pression d’air. Ils réalisent des marques profondes adaptées aux métaux très durs. Ils marquent facilement les substrats jusqu"à 62 HRC. Les versions électriques reposent entièrement sur la résistance des bobines électromagnétiques. Ils génèrent beaucoup moins de force vers le bas. Les unités électriques fonctionnent mieux pour des marques peu profondes et précises. Ils excellent sur les composants délicats ou à parois minces.
Les outils pneumatiques nécessitent une alimentation en air d"atelier dédiée et régulée. Ils nécessitent des tuyaux d"air, ce qui les rend légèrement moins mobiles. Cependant, ils tolèrent facilement les environnements sales et soumis à de fortes vibrations. La poussière métallique et les liquides de coupe n"affectent pas les vérins pneumatiques. Les unités électriques nécessitent uniquement une prise de courant standard. Ils offrent une grande portabilité dans l’atelier. Pourtant, ils restent sensibles aux contaminants industriels extrêmes. Les fines poussières métalliques peuvent court-circuiter les bobines électromagnétiques.
Les unités pneumatiques subissent une usure mécanique moindre sur l’axe d’impact. L"air comprimé agit comme un amortisseur naturel. Ce coussin d"air protège les composants internes du recul violent. Cependant, ils restent très vulnérables à l’humidité des conduites d’air. Les unités électriques sont confrontées à un ensemble de défis différents. Ils comportent un risque plus élevé de grillage interne de la bobine. Les applications de marquage continues et profondes provoquent souvent une fatigue mécanique sur les modèles électriques.
| Critères d'évaluation | Systèmes pneumatiques | Systèmes électriques |
|---|---|---|
| Force d"impact maximale | Très élevé (entraîné par la pression atmosphérique) | Modéré (piloté par l"électromagnétisme) |
| Limite de dureté du substrat | Jusqu"à 62 HRC | Généralement jusqu"à 45 HRC |
| Tolérance environnementale | Excellent contre la poussière et les liquides de coupe | Sensible aux fines poussières métalliques |
| Portabilité | Faible (relié aux conduites du compresseur d"air) | Élevé (nécessite seulement une alimentation 110 V/220 V) |
| Composant d"usure primaire | Vannes d"air (à cause de l"humidité) | Bobines électromagnétiques (dues à la chaleur) |
La fiabilité pneumatique dépend entièrement de la qualité de l’air. Les pièges à humidité et les lubrificateurs en ligne ne sont absolument pas négociables. L"eau présente dans les conduites d"air comprimé est à l"origine de la plupart des pannes de vannes pneumatiques. La rouille se développe à l’intérieur des délicates valves directionnelles. Un air propre et sec prolonge considérablement la durée de vie de l’équipement. Installez un séchoir déshydratant dédié à proximité de la station de marquage. Inspectez quotidiennement vos bols de filtration. Égoutter l’eau accumulée avant de commencer chaque quart de travail.
Le serrage des pièces rigides est une nécessité absolue. La goupille de frappe transfère une énergie cinétique massive dans la pièce. Un mauvais montage absorbe cette énergie d’impact. La pièce rebondit sur le stylet. Il en résulte des caractères superficiels et complètement illisibles. Cela provoque également une contrainte latérale excessive sur le stylet. Fixez fermement vos composants à l’aide de pinces à bascule ou d’étaux pneumatiques personnalisés. Éliminez tout jeu vertical et horizontal avant de lancer le cycle.
La frappe rapide du métal génère des niveaux de décibels élevés. Vous devez traiter cette production acoustique de manière proactive. Une exposition prolongée provoque une fatigue de l"opérateur et des dommages auditifs. Mettre en œuvre des stratégies strictes d’atténuation du bruit. Construisez des enceintes d’insonorisation autour des stations de marquage automatisées. Exiger des opérateurs qu’ils portent une protection auditive appropriée. Cela garantit une conformité stricte à l"OSHA et aux réglementations dans l"atelier. Les luminaires lourds en fonte aident également à absorber l’excès de résonance acoustique.
Les usines intelligentes modernes nécessitent des flux de données automatisés et transparents. Évaluez minutieusement les protocoles de communication du marqueur. Il doit accepter directement les données de sérialisation automatisées. Recherchez la compatibilité RS232, Ethernet/IP ou Profinet. L"intégration directe à partir d"un ERP ou d"un MES d"usine élimine les erreurs humaines. Les opérateurs ne doivent jamais saisir manuellement les numéros de série. La saisie manuelle provoque des échecs de traçabilité catastrophiques. Le contrôleur doit récupérer les données directement à partir de la base de données centrale.
Meilleures pratiques pour l"intégration de logiciels :
Faites correspondre l"empreinte de la machine à la plus grande chaîne de texte requise. Considérez attentivement la géométrie physique de la pièce. Vous voulez éviter de repositionner la pièce en milieu de cycle. Le repositionnement introduit de graves erreurs d’alignement. Une fenêtre standard de 100 mm x 150 mm convient à la plupart des étiquettes automobiles. Les brides de tuyaux massives peuvent nécessiter une zone de marquage de 300 mm x 200 mm. Achetez toujours une fenêtre légèrement plus grande que votre exigence minimale actuelle.
Spécifiez l’angle exact de la broche et le matériau du noyau. Une goupille en carbure à 90° fonctionne exceptionnellement bien pour un usage général. Il crée des caractères de largeur standard très lisibles. Une broche à 120° convient aux métaux extrêmement durs. L"angle plus large empêche la pointe délicate de se briser sous une forte pression. Les stylets à pointe de diamant offrent une longévité supérieure mais coûtent beaucoup plus cher. Choisissez en fonction de la résolution de caractères souhaitée et du volume de production quotidien.
Évaluer rigoureusement la configuration opérationnelle quotidienne. La machine nécessite-t-elle un PC Windows dédié dans l"atelier ? Les PC commerciaux tombent souvent en panne dans des environnements poussiéreux et non climatisés. Les mises à jour Windows peuvent soudainement interrompre les cycles de production continus. Un contrôleur à écran tactile robuste et autonome offre une bien meilleure fiabilité. Ces interfaces industrielles résistent à l’huile, à la poussière et aux chocs importants. Ils démarrent instantanément et exécutent un logiciel intégré dédié et résistant aux pannes.

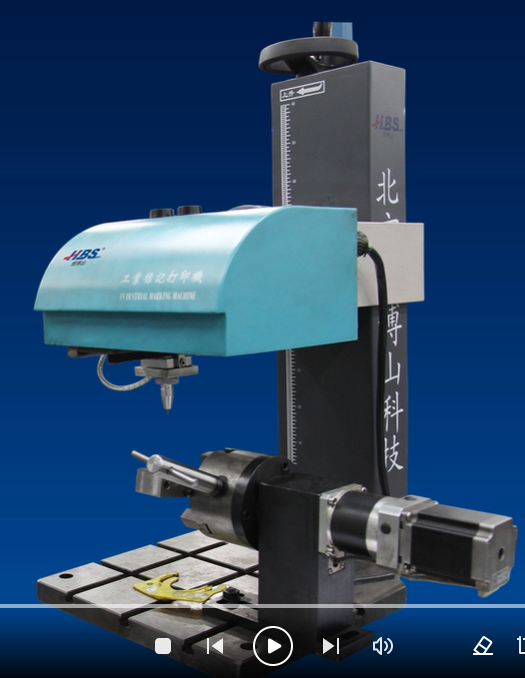

Les pièces cylindriques nécessitent une manipulation hautement spécialisée. Vous ne pouvez pas marquer avec précision un tuyau rond sur une table plate. Déterminez si le fournisseur propose des mandrins rotatifs modulaires. Vous en aurez absolument besoin pour marquer des tuyaux, des brides ou des arbres de moteur. Le contrôleur doit prendre en charge l’interpolation sur trois axes. Il doit faire tourner la pièce simultanément au mouvement de la tête XY. Cela maintient le stylet parfaitement perpendiculaire à la surface incurvée à tout moment.
Erreurs d"achat courantes :
Investir dans un équipement de traçabilité fiable protège votre marque et garantit la conformité réglementaire. La décision de choisir la technologie pneumatique dépend fortement de votre environnement. Vous devez donner la priorité à la profondeur de marquage, à la vitesse opérationnelle et à la durabilité brute par rapport à la portabilité de base. Les systèmes pneumatiques produisent l’impact intense requis pour une identification permanente.
Avant de finaliser votre processus d’approvisionnement, effectuez un test de marquage physique d’un échantillon. Expédiez vos substrats de production exacts au fabricant. Évaluez les marques obtenues uniquement une fois tous les processus de finition en aval terminés. Vérifier la lisibilité après peinture, galvanisation ou traitement thermique. Mettez en place des fixations rigides et une filtration de l"air propre pour garantir des décennies de performances impeccables.
R : Ces appareils robustes marquent généralement les métaux jusqu"à 60-62 HRC. Ils utilisent des stylets spécialisés en carbure ou en diamant pour pénétrer dans les substrats résistants. Si votre matériau dépasse 62 HRC, vous aurez probablement besoin d’un système de marquage laser industriel.
R : La plupart des machines fonctionnent efficacement entre 30 et 90 PSI (2 à 6 bars). La cohérence compte bien plus que la pression maximale. Vous devez installer un régulateur en ligne dédié pour éviter les pics de pression, qui provoquent des profondeurs de caractères inégales.
R : La durée de vie du stylet varie considérablement en fonction de la dureté du substrat, du volume de marquage quotidien et des paramètres de pression. Dans la fabrication d’acier en grande série, une épingle peut durer de trois à six mois. Sur les aluminiums plus tendres, une seule broche peut durer plusieurs années avant de devoir être remplacée.
R : Oui, ils génèrent facilement des codes DataMatrix 2D lisibles par machine. Cela nécessite des moteurs pas à pas haute résolution et une régulation précise de l’air. Le contrôleur espace méticuleusement les micro-points individuels pour former les motifs géométriques requis pour les lecteurs de codes-barres.
