Machine de marquage pneumatique et marqueur électrique par points : principales différences

La traçabilité industrielle exige une précision absolue dans des secteurs comme l’aérospatiale, l’automobile et l’extraction pétrolière. Les normes de conformité exigent une identification permanente et lisible sur chaque composant fabriqué. Ces règles garantissent la sécurité et la responsabilité de la chaîne d"approvisionnement. La sélection d’une technologie de marquage de pièces incorrecte entraîne souvent de graves goulots d’étranglement dans la production. Les opérateurs peuvent être confrontés à des codes Data Matrix illisibles ou à une fatigue physique accrue. Les usines nécessitent souvent des rénovations complexes de leurs installations pour s"adapter aux mauvais équipements. Ces faux pas compromettent le contrôle qualité et perturbent les chaînes de fabrication à gros volumes.

Nous devons comparer objectivement les avantages distincts des systèmes pneumatiques par rapport aux alternatives électromagnétiques. Comprendre le contraste entre une machine de marquage pneumatique et un marqueur micro-percussion électrique clarifie l'adéquation de l'équipement. Ce choix dépend strictement de vos contraintes opérationnelles spécifiques. Ce guide fournit une description détaillée des mécanismes de base, des capacités de performance et des exigences d'intégration des installations.

Points clés à retenir

• Systèmes pneumatiques : offrent une profondeur et une durabilité supérieures, idéales pour les environnements difficiles, les métaux lourds et les applications de marquage de pré-peinture/revêtement, mais nécessitent une infrastructure d'air comprimé dédiée.
• Systèmes électriques : offrent une portabilité maximale, un contrôle précis des points pour les pièces délicates et une empreinte environnementale réduite (pas de conduites d'air, moins de bruit), ce qui les rend idéaux pour les configurations hautement automatisées ou mobiles.
• Le facteur de décision : votre choix dépend en fin de compte des exigences de profondeur de marquage, de l'infrastructure des installations et de la mobilité des pièces plutôt que de simplement comparer les prix unitaires de base.

Mécanique de base : comment fonctionnent ces deux technologies de marquage

La machine de marquage pneumatique (à entraînement pneumatique)

Un système pneumatique utilise essentiellement de l’air comprimé. Le système tire rapidement un stylet spécialisé contre le substrat. Les fabricants utilisent généralement des matériaux à pointe de carbure ou de diamant. Ces matériaux résistent à des milliers d’impacts à grande vitesse. L"action pneumatique crée des marques profondes, continues et à fort impact. L’hypothèse de base repose sur une pression atmosphérique constante. Les chutes de pression affectent directement la qualité de votre marquage final. Une pression inférieure aux normes produit des caractères superficiels et illisibles. Vous devez fournir de l"air pur de manière constante entre 60 et 90 PSI. Un ressort de rappel haute tension réinitialise la goupille rapidement après chaque frappe.

Erreur courante : de nombreuses installations ignorent l’humidité des conduites d’air. L'eau à l'intérieur des conduites provoque de la rouille interne. Cela détruit rapidement le vérin pneumatique.

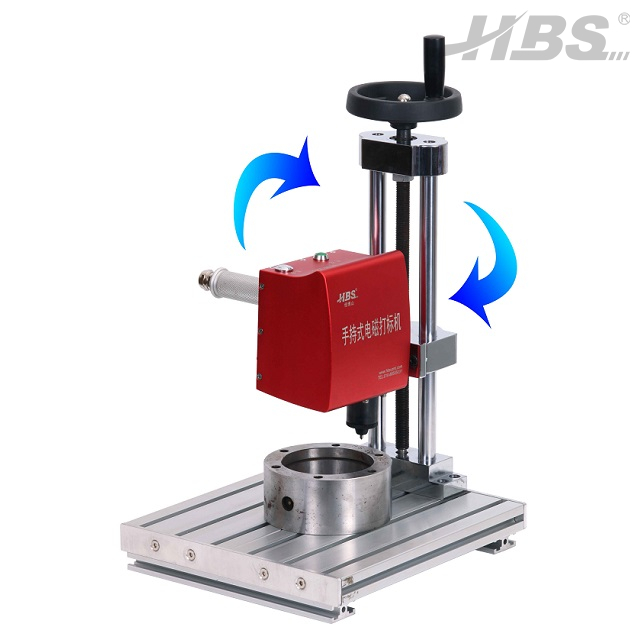

Le marqueur électrique par points (électromagnétique)

Une unité électrique fonctionne selon des principes électromagnétiques. Il utilise un solénoïde électromagnétique en interne. Ce composant entraîne mécaniquement le stylet vers le bas. Le courant circule à travers la bobine du système pour générer un champ magnétique. Le système crée des motifs de points uniformes et hautement contrôlés. Cela élimine complètement le besoin d’air extérieur. L’hypothèse de base implique un accès de base à l’électricité. La machine ne nécessite qu"une prise de courant standard. De nombreuses unités modernes fonctionnent avec des batteries lithium-ion. Cela permet un déploiement immédiat sur des sites distants.

Bonne pratique : étalonnez régulièrement le contrôleur électromagnétique. Cela garantit une répartition uniforme des forces sur les composants automobiles ou aérospatiaux complexes.

Dimensions de l"évaluation des performances : profondeur, précision et vitesse

Consultez la matrice de performance technologique ci-dessous. Il décrit les différences exactes de capacité entre ces systèmes de marquage industriel.

Profondeur et durabilité du marquage

La technologie pneumatique gagne de manière décisive en termes de profondeur. Il excelle en tant que robuste graveur pneumatique sur métaux . Les industries lourdes nécessitent fréquemment des marquages ​​profonds. Les pièces subissent souvent des processus post-marquage agressifs. Ceux-ci incluent la galvanisation à chaud, un revêtement en poudre épais ou un sablage intense. Une marque peu profonde disparaît sous ces revêtements. L'impact aérien garantit que la traçabilité survit à ces traitements. Les métaux lourds se déplacent efficacement sous l’effet d’une forte force pneumatique.

Les marqueurs électriques atteignent une profondeur de pénétration modérée. Ils assurent une traçabilité suffisante sur les métaux non traités. Ils fonctionnent parfaitement sur les plastiques industriels et l"aluminium. Cependant, les revêtements post-traitement épais masquent facilement leurs marques peu profondes. Vous devez évaluer au préalable vos procédés de finition secondaire.

Précision et lisibilité des données matricielles

Les systèmes électriques dominent la génération de codes haute densité. Ils offrent un microcontrôle supérieur sur l’espacement des points. Le solénoïde électromagnétique ajuste instantanément la force d"impact. Vous pouvez facilement marquer des codes Data Matrix 2D denses. Les scanners de vision industrielle nécessitent un contraste élevé et un alignement cellulaire uniforme. Les unités électriques offrent cette précision de manière constante. Ils espacent parfaitement chaque point sans chevauchement.

Les systèmes pneumatiques produisent un texte alphanumérique très lisible. Ils excellent dans les numéros de série standard lisibles par l’homme. Cependant, ils ont du mal à créer du code ultra fin. La simple force de l’impact de l’air provoque un léger déplacement de matière. Ce déplacement déforme parfois de minuscules cellules de code. Les scanners de vision industrielle pourraient rejeter ces codes imparfaits.

Temps de cycle et vitesse opérationnelle

Les lignes de production industrielle exigent des temps de cycle rapides. Les deux technologies fonctionnent de manière similaire lors des configurations standard. Ils marquent généralement trois à cinq caractères par seconde. Les opérateurs remarquent à peine les différences de vitesse sur les tâches alphanumériques simples. Cependant, les exigences de marquage en profondeur modifient cette base de référence.

Les systèmes pneumatiques conservent ici un léger avantage opérationnel. Ils déplacent rapidement les matériaux grâce à des explosions à haute pression. Les unités électriques nécessitent plusieurs passages pour atteindre une profondeur extrême. Les passes multiples augmentent considérablement les temps de cycle globaux. Vous devez équilibrer les exigences de vitesse et les nécessités de profondeur. La fabrication en grand volume donne généralement la priorité à l’efficacité en un seul passage.

Infrastructure des installations et risques liés à la mise en œuvre

Exigences en matière d"infrastructure et portabilité

L’aménagement des installations dicte fortement vos choix d’équipement. Les machines électriques offrent une mobilité exceptionnellement élevée. Les versions fonctionnant sur batterie libèrent complètement les opérateurs. Les options standard 110 V ou 220 V se branchent n"importe où. Les opérateurs se déplacent librement dans les grands chantiers de fabrication. Ils accèdent facilement à d’immenses composants dans d’immenses entrepôts. Vous amenez le marqueur directement sur l"actif.

Les systèmes pneumatiques restent attachés aux tuyaux d"air. Les lignes aériennes créent des risques potentiels de trébuchement sur le lieu de travail. Ils limitent considérablement la portée de l’opérateur. Vous pourriez avoir besoin d’installer des conduites aériennes déroulantes coûteuses. Les placer à chaque station perturbe le flux de travail des installations. Traîner des tuyaux autour de machines lourdes présente des risques constants pour la sécurité.

Attentes en matière de maintenance

Les exigences de maintenance varient entre les deux technologies distinctes. Les systèmes pneumatiques nécessitent un entretien fréquent des installations. Les techniciens doivent effectuer régulièrement le remplacement du filtre à air. Ils surveillent en permanence les pièges à humidité. Les compresseurs d’air compriment quotidiennement l’air ambiant de l’usine. Cet air ambiant contient de l"humidité. De la condensation se forme à l’intérieur des conduites pneumatiques métalliques. L"eau circule directement dans la machine de marquage. Il rouille les délicats ressorts internes au fil du temps. L"entretien dédié du compresseur empêche la rouille interne de la tête de marquage.

Les systèmes électriques nécessitent une maintenance périphérique quasi nulle. Ils contiennent des bobines électromagnétiques scellées à l’intérieur. La poussière et l’humidité ambiante les affectent rarement. Les techniciens essuient simplement l’extérieur de la machine. Ils lubrifient occasionnellement le rail de guidage du stylet. Vous évitez complètement les tâches de climatisation des conduites d’air.

Ergonomie et sécurité

La sécurité au travail englobe à la fois le bruit et les vibrations. Les configurations pneumatiques génèrent des niveaux de décibels nettement plus élevés. La simple force d’impact crée un bruit mécanique important. Une utilisation prolongée provoque des vibrations localisées de l’opérateur. Les opérateurs ont besoin d"un équipement de protection individuelle robuste pendant les quarts de travail prolongés.

Les modèles électriques offrent une bien meilleure ergonomie du lieu de travail. Ils fonctionnent silencieusement pendant les longs cycles de production. L"entraînement électromagnétique réduit considérablement les rebonds physiques. Vous améliorez le confort général des travailleurs et réduisez la fatigue.

Conformité et adaptation aux applications industrielles

Quand spécifier une machine de marquage pneumatique

• Automobile et machinerie lourde : les constructeurs automobiles apposent les NIV sur les châssis. Les constructeurs de machines lourdes identifient les blocs moteurs. Ces régions sont confrontées à des abus environnementaux extrêmes. Ils supportent le sel de déneigement, la boue et la chaleur intense. Seule la gravure pneumatique profonde survit à ces conditions difficiles. Les organismes de réglementation exigent une identification permanente et inaltérable. Les machines pneumatiques empêchent efficacement toute altération malveillante.
• Pétrole et gaz : les plates-formes offshore exposent les équipements à la corrosion par l'eau salée. Les pipelines transportent des matériaux hautement abrasifs. Les vannes nécessitent une identification claire pour garantir leur conformité en matière de sécurité. Vous devez marquer ces composants profondément. L'impact pneumatique résiste de manière fiable aux environnements hautement corrosifs.
• Fonderies et fonderie : Les pièces moulées brutes présentent des surfaces rugueuses et inégales. Les marqueurs peu profonds ignorent ces textures intenses. Les systèmes pneumatiques pénètrent à travers l’extérieur brut. Ils garantissent que les marques restent lisibles avant le début d’un usinage lourd.

Quand spécifier un marqueur micro-percussion électrique

• Aérospatiale : les composants d’avion nécessitent une fabrication zéro défaut. Les frappes à fort impact provoquent des fractures microscopiques des matériaux. Ces fractures créent des concentrations de contraintes dangereuses. Les systèmes électriques permettent un marquage de haute précision et à faible contrainte. Ils indentent doucement la surface sans compromettre l'intégrité du matériau. Les normes de la Federal Aviation Administration dictent des paramètres de marquage stricts. La précision électrique garantit facilement une conformité totale.
• Dispositifs médicaux : les outils chirurgicaux exigent des conditions de fabrication impeccables. Les environnements de salle blanche interdisent strictement les contaminants en suspension dans l’air. Les gaz d'échappement pneumatiques contiennent fréquemment de l'huile lubrifiante en aérosol. Cette huile viole les protocoles de production stériles. Les marqueurs électriques fonctionnent proprement sans évacuer l’air. Ils marquent en toute sécurité les implants en titane et les scalpels en acier inoxydable.
• Logistique et inventaire : les entrepôts suivent quotidiennement des actifs massifs. Déplacer une poutre structurelle massive vers une station de marquage n’est pas pratique. Vous avez besoin d'un équipement portable. Les unités électriques alimentées par batterie vont directement à l’actif. Vous effectuez le marquage portable de grands actifs immobiliers directement sur le sol de l'entrepôt.

Cadre décisionnel : présélection de votre prochaine configuration de marquage

1. Étape 1 : Évaluer les processus post-marquage. Examinez le cycle de vie complet de votre pièce. Si la pièce reçoit de la peinture, privilégiez le pneumatique. La galvanisation nécessite que des cratères profonds restent lisibles. Évaluez les couches de finition avant d’acheter de l’équipement.
2. Étape 2 : Contraintes de la fonction d'audit. Parcourez soigneusement votre atelier de production. Vérifiez la capacité de votre compresseur d’air existant. Si l’air comprimé n’est pas disponible ou n’est pas fiable, utilisez par défaut un marqueur micro-percussion électrique. Des conduites d’air peu fiables ruinent la cohérence pneumatique.
3. Étape 3 : Définir la mobilité des pièces. Tenez compte de la taille physique de votre inventaire. Les opérateurs doivent souvent escalader des pièces massives. Les grands fuselages aérospatiaux restreignent les mouvements. Les poutres en acier de construction sont placées loin des chutes d'air. La portabilité des marqueurs électriques alimentés par batterie brille ici. La portabilité dépasse facilement la profondeur des options pneumatiques.

Étapes suivantes : N'achetez jamais aveuglément en vous basant sur des brochures. Demandez un échantillon de marque sur vos matériaux de production réels. Demandez aux fournisseurs des deux technologies des tests physiques. Testez la lisibilité du scanner à l’aide de vos scanners d’usine spécifiques.

Conclusion

La sélection du bon équipement d’identification industrielle nécessite une évaluation technique minutieuse. Aucune des deux technologies n’est universellement supérieure dans toutes les applications. Leur véritable valeur reste strictement dépendante du contexte.

• Reconnaître les compromis : les systèmes pneumatiques échangent la mobilité ultime contre la force mécanique brute. Les systèmes électriques troquent une profondeur maximale contre précision et autonomie.
• Auditez votre environnement : basez vos achats sur un audit strict des conditions de votre usine. Évaluez honnêtement la fiabilité de votre alimentation en air. Comprenez pleinement les besoins de mobilité de vos opérateurs.
• Vérifier la conformité : vérifiez les exigences spécifiques de votre secteur en matière de conformité avant de prendre une décision. Les processus de revêtement en profondeur nécessitent une puissance pneumatique.
• Passez à l’action : contactez notre équipe d’ingénierie pour une étude de faisabilité complète. Nous vous recommandons fortement de demander un test de marquage d'échantillons côte à côte. Nous marquerons votre support spécifique pour garantir une parfaite lisibilité du scanner.

FAQ

Q : Un marqueur micro-percussion électrique peut-il marquer aussi profondément qu’une machine de marquage pneumatique ?

R : En général, non. Les modèles électriques haut de gamme peuvent atteindre une profondeur significative. Cependant, les systèmes pneumatiques fournissent intrinsèquement une force d’impact plus élevée. Ils excellent dans la gravure en profondeur. La force motrice de l’air déplace facilement les métaux lourds. Cela garantit que vos marques survivent aux traitements industriels rigoureux et aux revêtements de protection épais.

Q : Les graveurs pneumatiques sur métaux nécessitent-ils des compresseurs d’air spécialisés ?

R : Ils nécessitent de l’air comprimé propre et sec. Les opérateurs maintiennent généralement une pression entre 60 et 90 PSI. Les compresseurs d"atelier standard fonctionnent parfaitement. Cependant, l"humidité ou l"huile endommagent le système pneumatique interne. Vous devez installer des filtres en ligne et des sécheurs par adsorption pour protéger l"équipement de marquage.

Q : Quel système est le meilleur pour les codes Data Matrix 2D ?

R : Les marqueurs électriques sont généralement préférés pour les codes Data Matrix. L"entraînement électromagnétique offre des tolérances mécaniques plus strictes. Il garantit un espacement constant des points et des structures cellulaires uniformes. Cette précision se traduit par des taux de lecture des scanners de vision industrielle nettement plus élevés. Un alignement parfait évite les erreurs de numérisation sur la ligne de production.
