Poignée d'outil CNC chargeant et déchargeant automatiquement la machine

1.Introduction de la machine de chargement et de déchargement

2. Technique  Paramètres de la machine de chargement et de déchargement

2.1 Alimentation : alimentation CA unidirectionnelle de 220 V/50 Hz, avec une fluctuation de tension autorisée de +-5 % et une fluctuation de fréquence autorisée de +-5 %.

2.2 Température ambiante : température de fonctionnement entre -10°C et +40°C, température de stockage entre -20°C et +60°C.

2.3 Humidité ambiante : concernanthumidité relative : ≤90%.

2.4 Mesure visuelle de la hauteur (facultatif) : la hauteur de mesure maximale est de 150 mm.

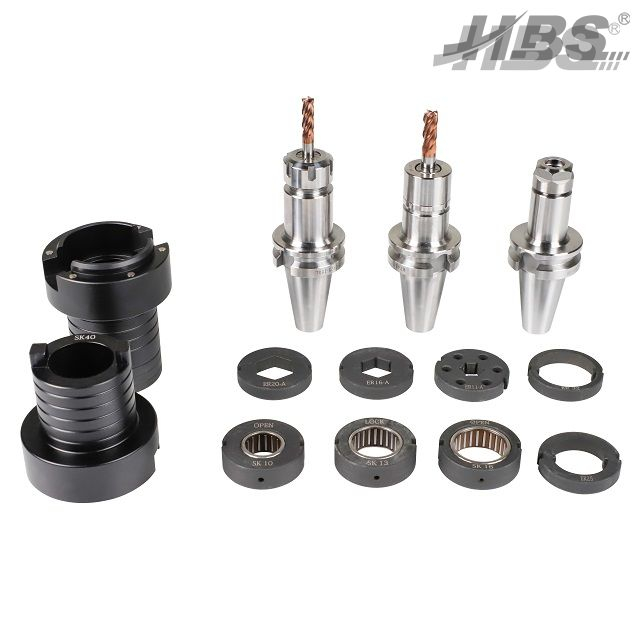

2.5 TROUSSE :

• ★ Spécifications du porte-outil : BT30, BT40, BT50, HSK50, HSK63

• ★ Ensemble mandrin : ER8-A, ER11-A, ER16-A, ER20-A, ER25, ER32, ER40, ER50, SK10, SK13, SK16, SK20, SK25, C32

2.6 Couple recommandé

3. Stockage et  Transport de machine de chargement et de déchargement

un.Avant le levage, le déplacement et le transport, assurez-vous que le boulon de limite est monté et fixé.

b.Il est suggéré d'utiliser quatre-point le levage avec une seule longueur de ligne de levage de plus de 2 m pour éviter que la ligne de levage ne soit trop tendue, ce qui pourrait endommager l'équipement.

c.Emballé dans des caisses en bois résistantes à la pluie et à l'humidité.

d.Conserver dans un endroit sec et aéré avec une isolation contre la poussière et l'humidité s'il n'est pas utilisé pendant une longue période.

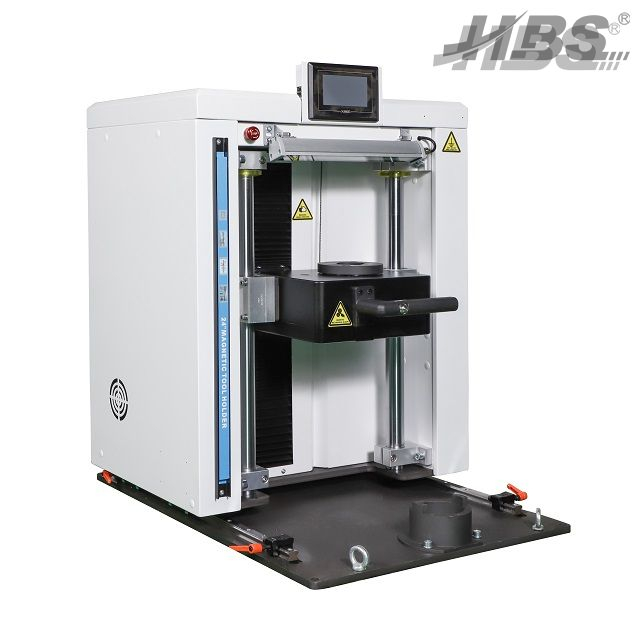

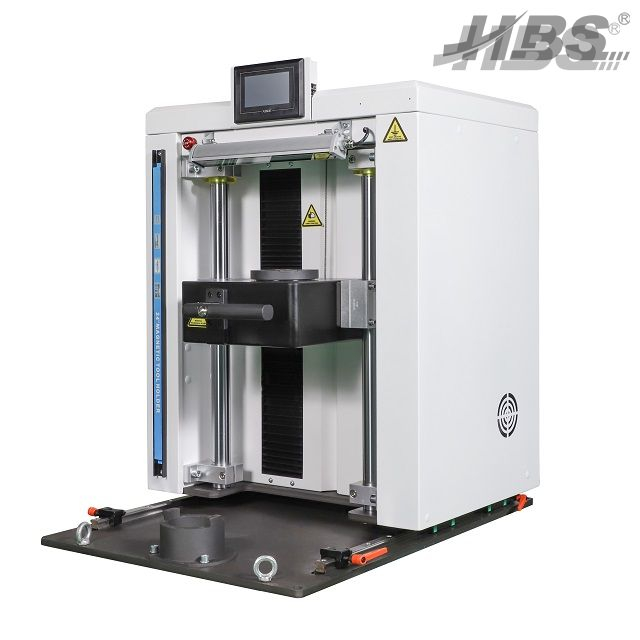

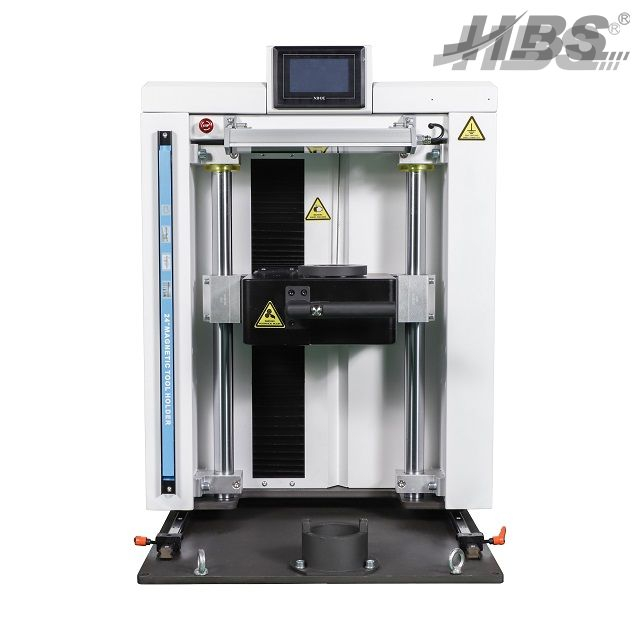

4.Structure de l'équipement de la machine de chargement et de déchargement

5. Illustration d'installation de la machine de chargement et de déchargement

Veuillez suivre ces étapes pour installer l'équipement :

1. Tout d'abord, placez la machine de chargement et de déchargement sur la table de travail à l'arrêt et fixez-la avec des vis.Cette étape peut être ignorée si vous utilisez notre voiture-outil.
2. Deuxièmement, coupez l'attache de câble fixe sur le carter d'engrenages et soulevez le carter d'engrenages jusqu'à la limite supérieure.
3. Troisièmement, retirez les boulons de fixation entre la planche inférieure et la base et rangez les boulons correctement.

En suivant ces étapes, l’installation de votre machine de chargement et déchargement automatique se fera en douceur et efficacement, garantissant des performances optimales de votre machine chargeur-déchargeur.
