Avantages du produit
La zone affectée par la chaleur est petite et ne provoquera pas de déformation des moules de précision.La profondeur de soudage est grande et le soudage est ferme.Dissoudre soigneusement sans laisser de traces de réparation.Il n'y a pas de dépression à la jonction entre la partie saillante du pool de solution et le substrat.
1. Il peut réparer les fissures, les éclats, les bords et les bords d'étanchéité endommagés ;
2. Peut être soudé sur des matériaux durs (~HRC60)
3. Haute précision, le diamètre du point de soudage laser n'est que de 0,3 mm à 2,0 mm.
4. La zone de chauffage est petite et les pièces traitées ne se déformeront pas ;
5. Faible taux d’oxydation et aucune décoloration de la pièce ;
6. Il n’y aura pas de trous d’air ni de trous de sable après le soudage ;
7. La zone de soudage peut être traitée, particulièrement adaptée à la réparation de moules ayant des exigences de polissage ;
8. Après le soudage, la pièce à usiner peut atteindre une dureté Rockwell de 50 à 60 ;
9. Après le soudage, il peut graver des lignes sans affecter l'effet.
caractéristiques du produit
1. Tous les composants importés
2. Le moule ne se déforme pas
3. Aucune marque de réparation
4. Soudage laser de précision
Plus de détails sur le produit
1. Équipé d'un système d'observation au microscope dédié avec un grossissement de 10X ;Équipé d'un mécanisme de protection électronique de filtrage de la lumière à grande vitesse pour protéger les lunettes des opérateurs contre les dommages causés par le laser, réduire la fatigue oculaire et améliorer l'efficacité du travail.
2. Un système de protection synchrone à l'argon avec contrôle interne par micro-ordinateur peut empêcher le cordon de soudure d'être oxydé, le rendant plus ferme et plus beau ;L'adoption d'un contrôle synchrone avec l'émission laser peut maximiser les économies de gaz argon
3. Le réservoir d'eau de la machine de soudage laser robot peut assurer la dissipation thermique et le refroidissement de la machine, et surveiller la température de l'eau en temps réel, avec un mode température/cyclage constant
4. L'armoire hôte laser peut clairement observer la position du produit et l'effet de positionnement en fonction de l'indication de la lumière rouge.
5. Établi hôte, où les pièces à souder sont placées, facilitant le soudage au laser des pièces

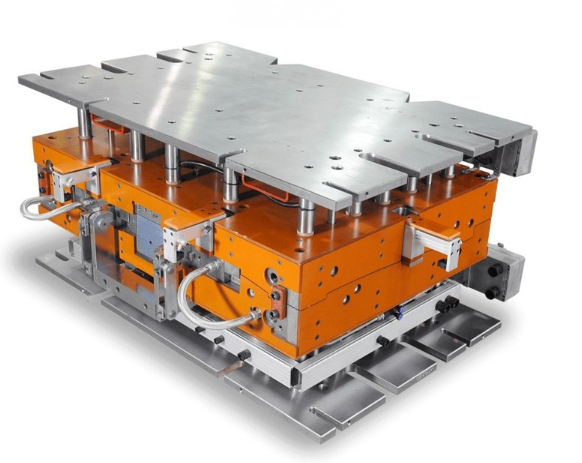

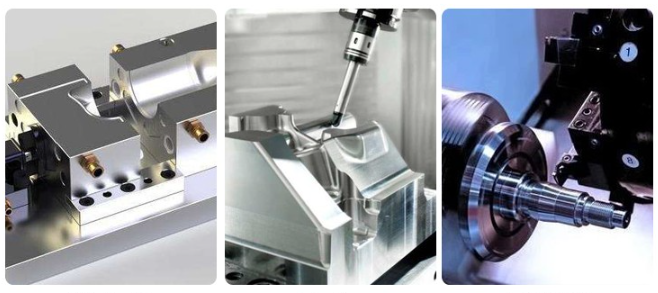

Application
Configuration
Machine de soudage laser de moules (avec chemin optique) | |
paramètres techniques | ML-WY-BP-MJ-W400 |
Substance de travail laser F | ND:YAG |
Puissance de sortie laser moyenne maximale | 400W |
Puissance de sortie nominale | 400W |
Longueur d'onde du laser | 1064 nm |
Taille du spot | 0,3 ~ 3,0 M |
Largeur d'impulsion | 0,1 ~ 20 millions |
Méthode de soudage | soudage par points |
Fréquence d'impulsion | 1-100HZ |
Protection contre la pression de l'eau | ≤0,025MPa |
Énergie maximale d'une seule impulsion | 120J |
Puissance maximale de toute la machine | 12KW |
Système de contrôle | Pavé tactile |
Visée et positionnement | Microscope, lumière rouge |
Demande d'électricité | 380V/monophasé/50HZ/60A |
Température de l'eau de refroidissement | ≤ 35 ℃ Protection de la température de l'eau 45 ℃ |
Débit d'eau de refroidissement | 10L/min |
Liste des configurations standard pour la machine de soudage laser de moules W400 | |
Configuration | ML-WY-BP-MJ-W400 |
Cristal laser | Dongjun |
Cavité laser | Cavité métallique |
Alimentation laser | Alimentation triphasée |
Refroidisseur | Température constante/cyclage |
Table de travail | Etabli mobile 3D X, Y manuel, axe Z électrique |
Microscope binoculaire à faisceau parallèle | Mat 10X |
Système de positionnement et d'ombrage | Configuration standard |
Rack | alliage d'aluminium |
