Instruction avancée de la machine de soudage laser portative

Instruction avancée de la machine de soudage laser portative

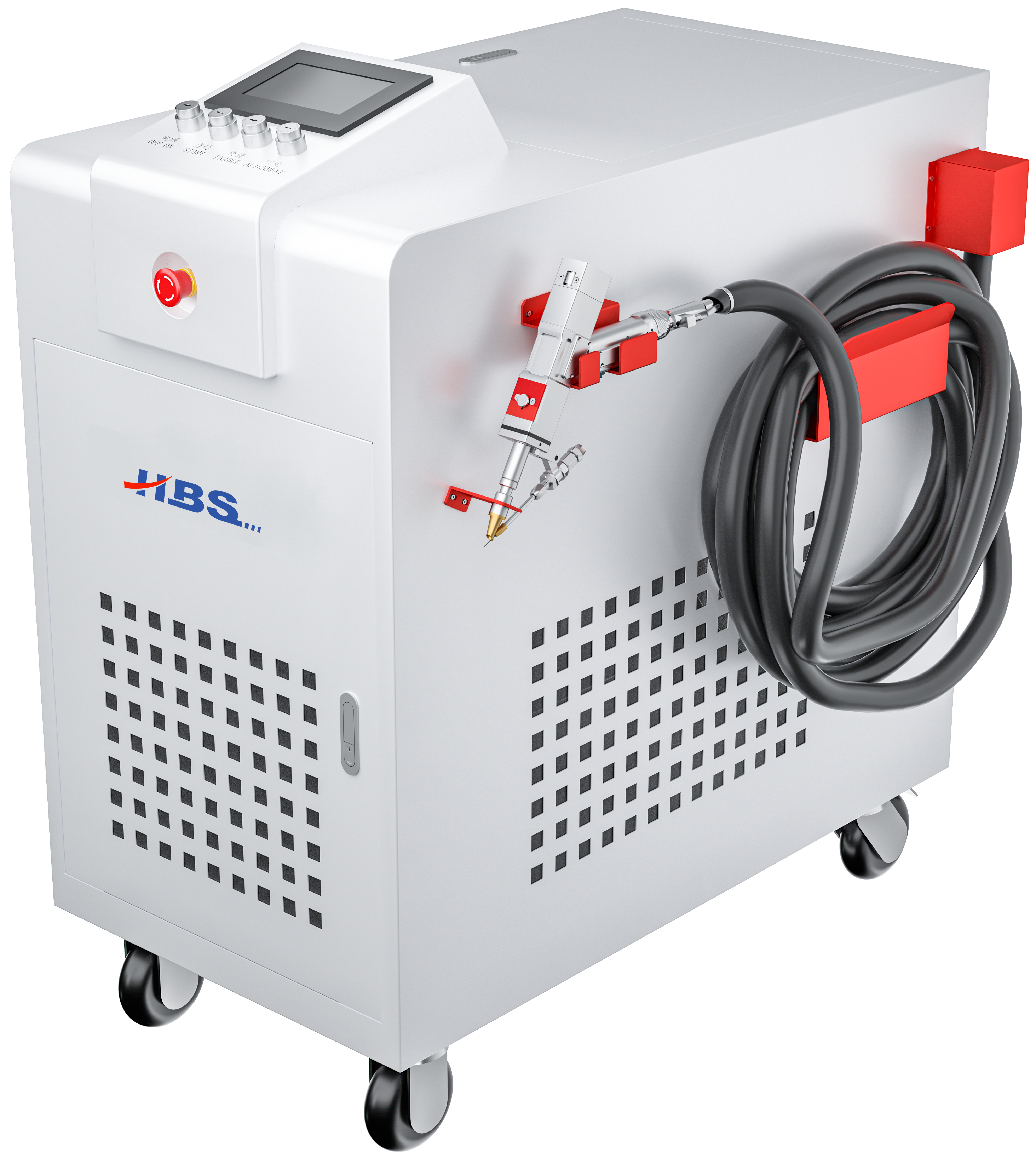

HBS avait présenté le soudage laser portatif de haute technologie avec une puissance de 1 000 W et 1 500 W. avec les avantages d'un transport portable et flexible et d'un soudage haute performance, ils sont très populaires parmi les clients.

Le soudage au laser est une méthode de soudage dans laquelle un faisceau laser à haute énergie est utilisé comme source de chaleur, la surface du matériau est rayonnée et chauffée, et le matériau est fondu et connecté par conduction thermique. Parce que le soudage au laser présente les avantages d’une haute précision, d’une petite zone affectée par la chaleur, d’une petite déformation et d’un rendement élevé, il a de bonnes perspectives de développement. Avec le développement continu de la technologie laser et de la technologie de commande numérique, le soudage laser est devenu une méthode de traitement avancée dans le domaine du soudage industriel de la tôle.

Avec une apparence compacte, une allocation d'espace plus raisonnable, une rétraction et un placement plus pratiques de la tête du pistolet et de la fibre optique, et une efficacité d'utilisation grandement améliorée.

Paramètres techniques

Tension d'alimentation : 220 ± 10 % V CA 50/60 Hz.

Environnement de placement : plat, sans vibrations et sans chocs

Environnement ambiant de travail (℃): 10-40

Humidité ambiante de travail (%) : <70

Méthode de refroidissement : refroidissement par eau

Longueur d'onde Applicable: 1064 nm (± 10 nm)

Puissance Applicable: ≤2000W

Collimation : D20x 5/F60

Distance focale : D20x4,5/F150

Réfection : 30x14 T2

Verre de protection : 18x2

Pression d'air maximale : 10 bars

Plage de réglage vertical de la mise au point : ± 10 mm

Plage de réglage du point : 0-5 mm

Poids du pistolet laser : 1,25 kg

Principaux composants :

1. Tête de soudage portative

La tête de traitement laser est un élément clé des équipements de soudage laser. Il est utilisé pour ajuster la distance focale et la distance de travail, de manière à obtenir une taille de spot adaptée. Dans la tête de soudage laser, différents composants fonctionnels sont intégrés, notamment des unités de focalisation et d'induction laser, des unités d'introduction et de distribution de gaz de protection, un système de refroidissement, un système de protection de lentille, etc.

2. Source laser

Laser : un appareil qui émet de la lumière laser et constitue la source d'énergie pour le soudage au laser. Le laser utilisé dans cet équipement, également connu sous le nom de laser à fibre, est le laser le plus utilisé sur le marché.

Son avantage réside dans la bonne qualité du faisceau, le rendement élevé, la bonne dissipation thermique, la structure compacte et la fiabilité élevée.

3. refroidisseur d'eau

Mettez sous tension, attendez 10 à 30 secondes, vérifiez si le refroidisseur d'eau est normal, si le niveau d'eau et la pression de l'eau atteignent une plage de sécurité et si la température de l'eau se situe dans la plage de température de fonctionnement normale (la température réglée est de 25 ℃, et la température normale de l'eau de travail est comprise entre 23 ℃ et 27 ℃)

4. Écran tactile

a, cette interface peut voir les paramètres actuels du processus et les informations d'alarme en temps réel

b, lorsque l'appareil est allumé, le laser est activé et le voyant rouge est allumé

c, le verrou de sécurité est généralement gris et lorsque la tête de soudage touche la pièce, elle devient verte et peut être traitée

d, sélection du mode de soudage, la valeur par défaut est continue. Lorsqu'il est réglé pour le soudage par points, il peut émettre de la lumière par intermittence pour l'opération de soudage par points, ce qui est pratique pour contrôler le temps de soudage par points et la taille du soudage par points dû aux êtres humains. Cette fonction doit être définie dans l'ordre.

Largement application comme suit
